AA4VG90HDD3L/32R-NXFXXFXX1D-S (R902032636)

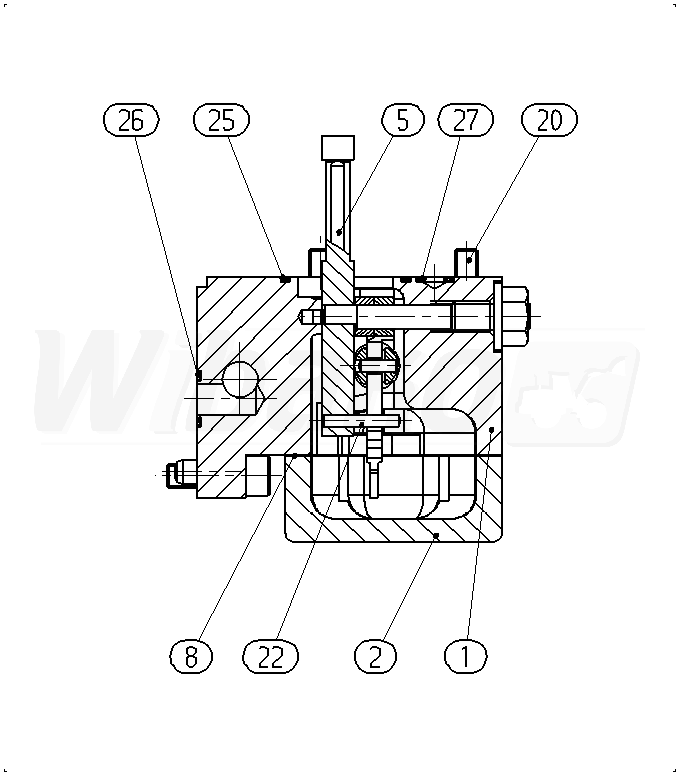

MODUŁ STEROWANIA (64030)

MODUŁ STEROWANIA
(64030)


1

OBUDOWA STEROWANIA
(51996)

GRUPA »


2

POKRYWA
(13413)


5

DŹWIGNIA SPRZĘŻENIA ZWROTNEGO
(64086)


8

USZCZELKA
(13412)


20

ŚRUBA Z ŁBEM WALCOWYM
(12219)


25

O-RING
(10508)


26

O-RING
(10512)


27

O-RING
(10370)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
