A4VG145XX20PR00/40MLND6A11UB2S4AC40-S (R902207322)
Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar. Pompa układu zamkniętego. Wielkość nominalna 145 cm3. Seria 40. Metryczne porty zgodne z ISO 6149 z o-ringami, metryczny gwint mocujący wg DIN 13. Kierunek obrotów (patrząc na końcówkę wału): lewy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Kołnierz łączący SAE J744 152-2/4. Wał pędnyDIN 5480 W45×2×21×9g. SAE porty robocze A i B, po lewej stronie (45° lewo). Standardowa grupa rotacyjna, bez pompy doładowczej. Kołnierz SAE J744: średnica- 101-2 (B), montaż- poziomy, oznaczenie- B2. Piasta wału napędowego: średnica- 7/8 in 13T 16/32DP, oznaczenie- S4. Wysokociśnieniowy zawór maksymalny, sterowanie bezpośrednie, ustawienie stałe, z zaworem niskiego ciśnienia, ustawienie stałe. Specjalna wersja.

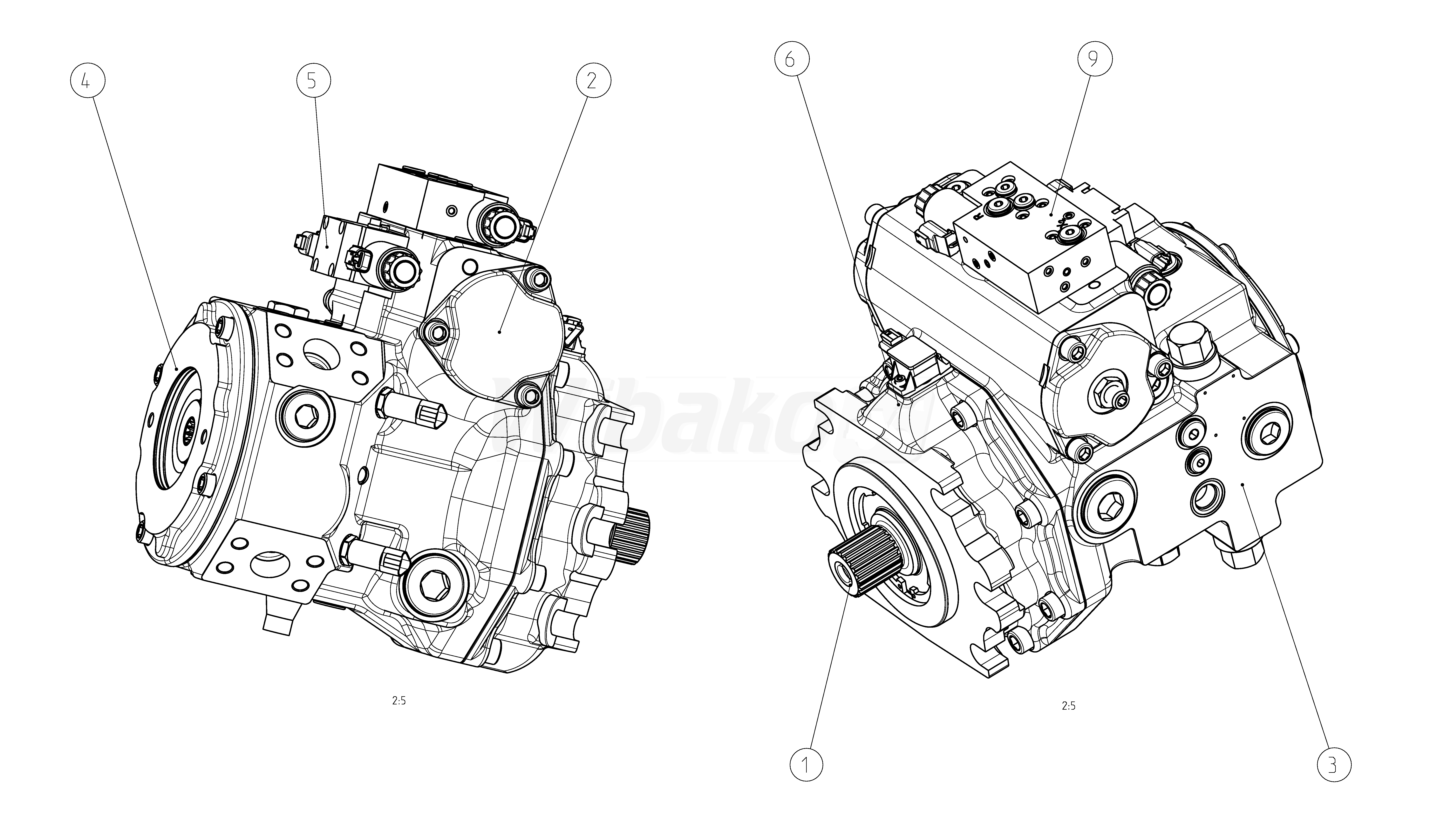

Powyższe schematy należą do Rexroth www.boschrexroth.com
