A4VG145OAACA0W0/40MLND6A11BD4T1BS4V-S (R902201246)
Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG, ciśnienie nominalne 450 bar, ciśnienie maksymalne 500 bar. Pompa układu zamkniętego. Wielkość nominalna 145 cm3. Seria 40. Metryczne porty zgodne z ISO 6149 z o-ringami, metryczny gwint mocujący wg DIN 13. Kierunek obrotów (patrząc na końcówkę wału): lewy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Kołnierz łączący SAE J744 152-2/4. Wał pędnyDIN 5480 W45×2×21×9g. SAE porty robocze A i B, po lewej stronie (45° lewo). Standardowa grupa rotacyjna, zintegrowana pompa doładowcza, wbudowana powiększona pompa zębata. Kołnierz SAE J744: średnica- DDD, montaż- kwadratowy, oznaczenie- D4. Piasta wału napędowego: średnica- 1 3/4 in 13T 8/16DP, oznaczenie- T1. Filtr na lini ciśnieniowej pompy doładowczej. Dołączony filtr z zaworem zimnego startu i elektrycznym wskaźnikiem zanieczyszczenia – złącze DEUTSCH . Specjalna wersja.

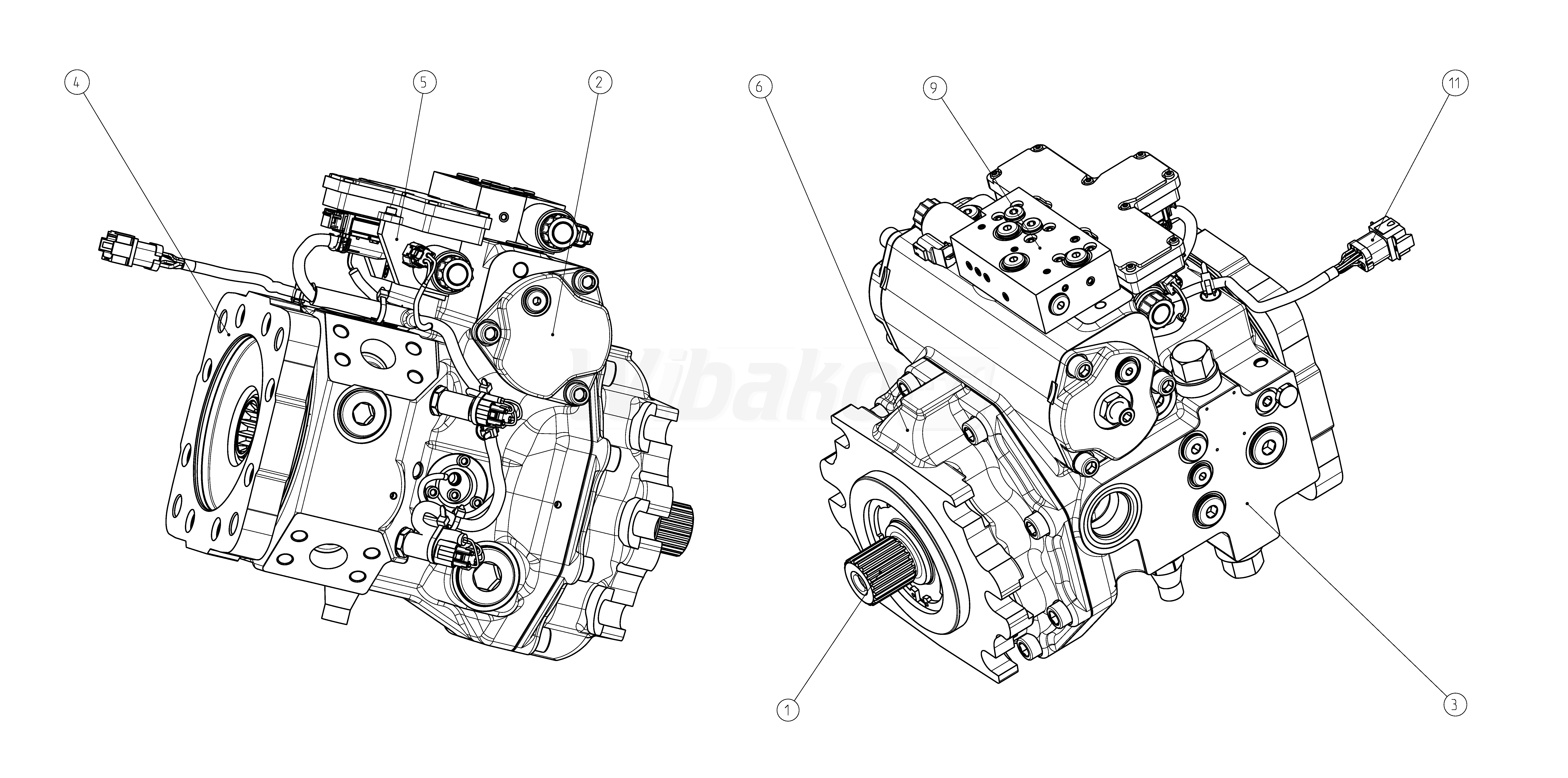

Powyższe schematy należą do Rexroth www.boschrexroth.com
