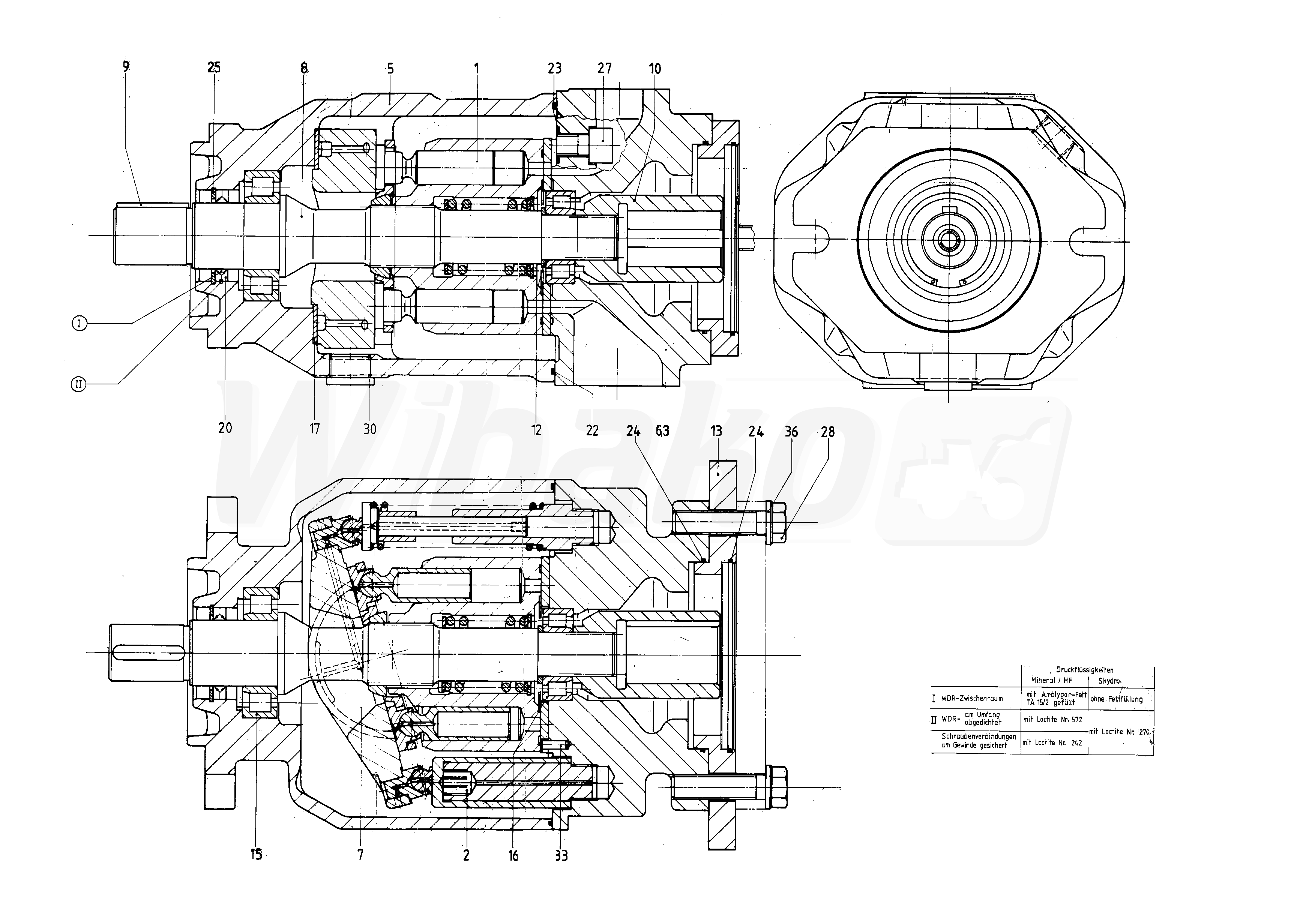

AEA10VSO100DFR/31R-PPA12K37 (R910946094)
ZESPÓŁ PODSTAWY (146913)

ZESPÓŁ PODSTAWY
(146913)


1

MECHANIZM NAPĘDOWY
(15472)

GRUPA »


2

ELEMENT REGULACYJNY
(16737)

GRUPA »


5

OBUDOWA POMPY
(146911)


6

PŁYTA POŁĄCZENIOWA
(131293)


7

PŁYTA WYCHYLNA
(15476)

GRUPA »


8

WAŁ NAPĘDOWY
(146892)


9

WPUST PRYZMATYCZNY
(15791)


10

PIASTA
(130911)


12

PODKŁADKA REGULACYJNA
(15478)


13

KOŁNIERZ BEZPOŚREDNI
(130912)


15

ŁOŻYSKO WAŁECZKOWE
(131880)


16

ŁOŻYSKO WAŁECZKOWE
(131881)


17

OSŁONA ŁOŻYSKA
(15481)


20

USZCZELKA WARGOWA
(131882)


22

O-RING
(16820)


23

R-PIERŚCIEŃ OKRĄGŁY
(30999)


24

O-RING
(20969)


24

O-RING
(129413)


25

PIERŚCIEŃ ZABEZPIECZAJĄCY
(11384)


27

ŚRUBA Z ŁBEM WALCOWYM
(15484)


28

ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM
(84238)


30

KOREK GWINTOWANY
(10091)


31

PODWÓJNY KOREK ZRYWANY
(18990)


33

SZTYFT PROSTY
(11892)


36

PODKŁADKA
(30730)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
