AA10VG63EP71/10L-NSCXXN003EP-S (R902276661)

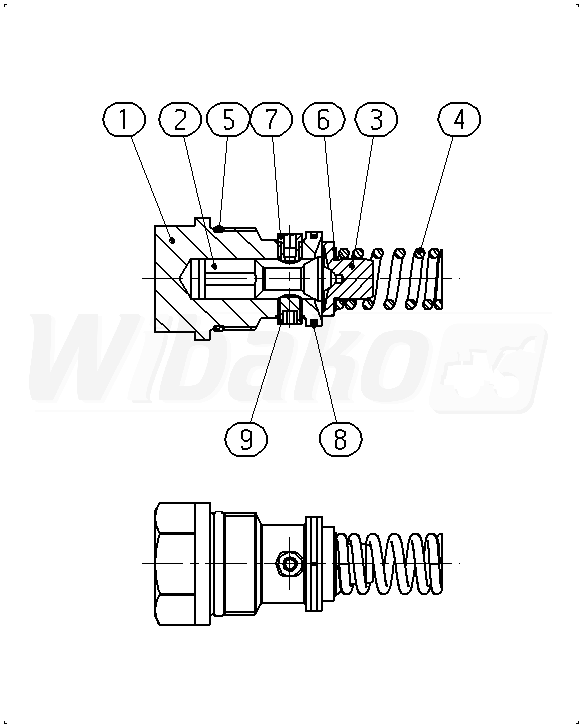

HYDRAULICZNY ZAWÓR UPUSTOWY (146115)

HYDRAULICZNY ZAWÓR UPUSTOWY
(146115)


1

KOREK GWINTOWANY
(22500)


2

TŁOK (SUWAK) ZAWORU
(10467)


3

MISECZKA SPRĘŻYNY
(10468)


4

SPRĘŻYNA DOCISKOWA
(56472)


5

O-RING
(10470)


6

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(12212)


6

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(12213)


6

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(10888)


7

DYSZA
(14404)


8

STALOWY PIERŚCIEŃ USZCZELNIAJĄCY
(10886)


9

ZAŚLEPKA
(12198)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
