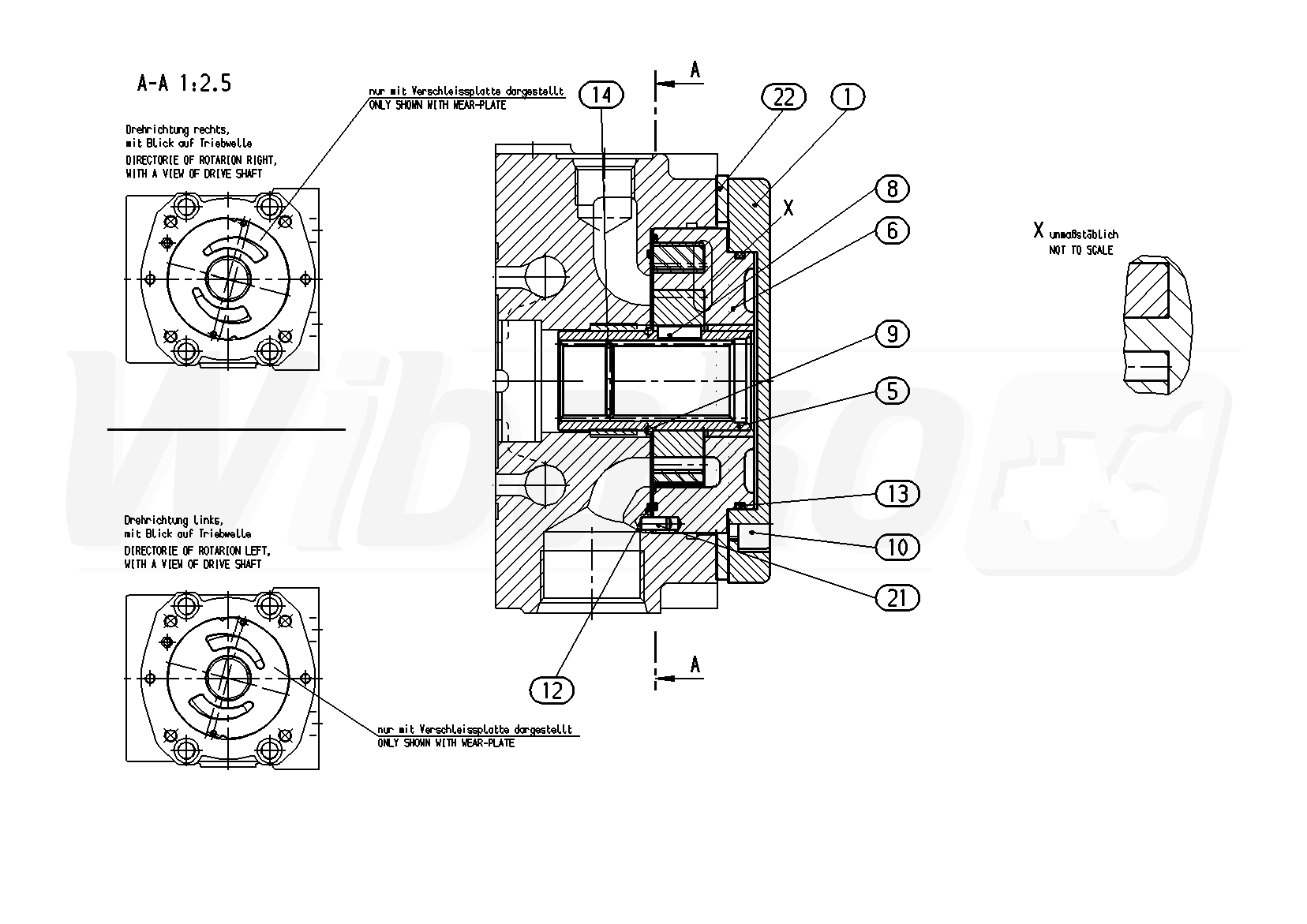

AA10VG45HWL1/10L-NSCXXF003S-S (R902048470)
POMPA ZĘBATA O ZAZĘBIENIU (36191)

POMPA ZĘBATA O ZAZĘBIENIU
(36191)


1

POKRYWA
(15730)


5

WAŁ NAPĘDU POŚREDNIEGO
(36397)


6

KORPUS
(13695)

GRUPA »


8

WPUST PRYZMATYCZNY
(10490)


9

PIERŚCIEŃ ZATRZASKOWY
(26143)


10

ŚRUBA Z ŁBEM WALCOWYM
(11583)


12

USZCZELKA KRAWĘDZIOWA
(26142)


13

O-RING
(13683)


14

PIERŚCIEŃ ZATRZASKOWY
(12629)


21

SZTYFT PROSTY
(12813)


22

PIERŚCIEŃ DYSTANSOWY
(13696)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
