A4VG145OE20P0X0/40MRND6T11FB2S4AS4B-S (R902108884)

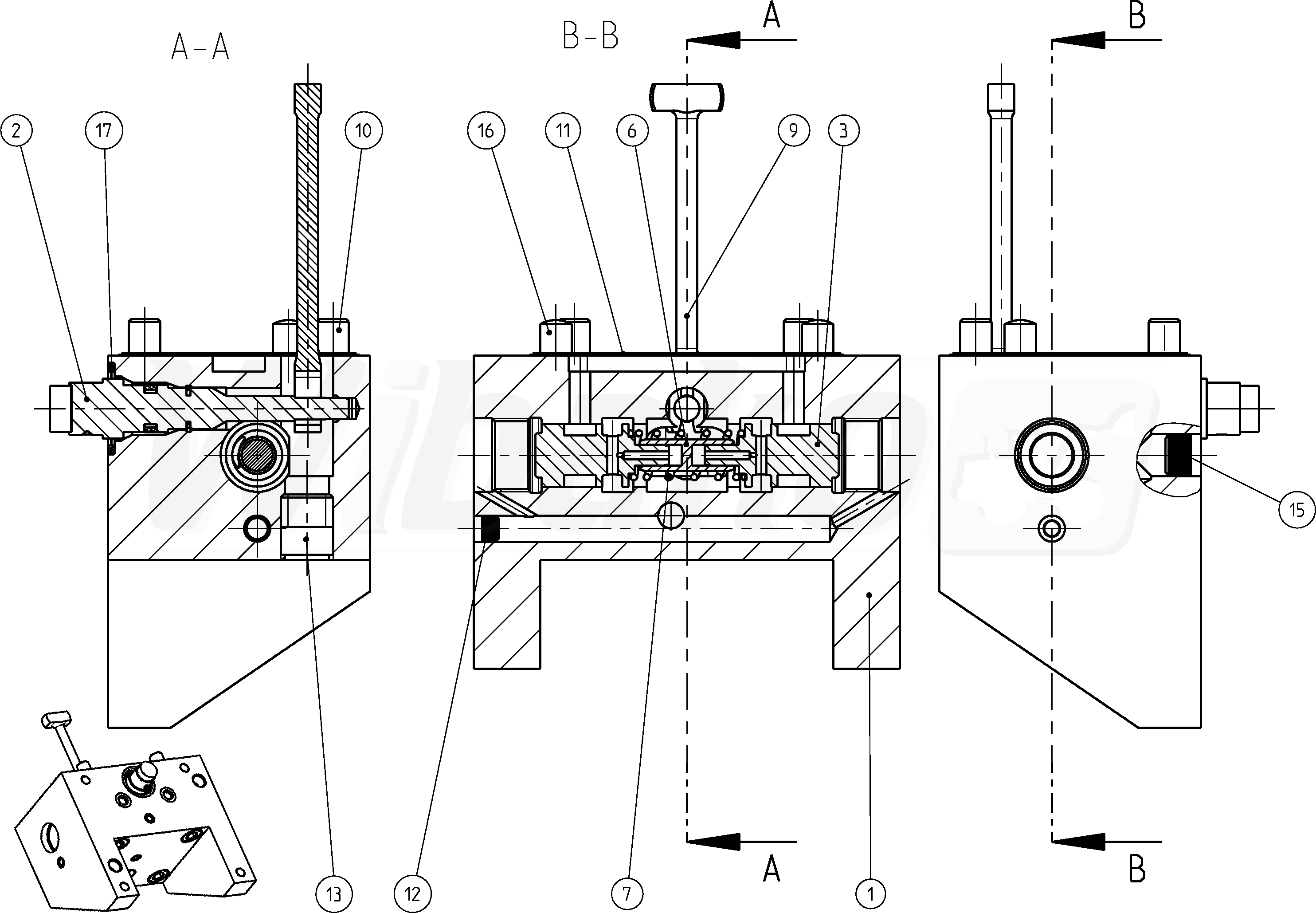

MODUŁ PODSTAWOWY (33542)

MODUŁ PODSTAWOWY
(33542)


1

KORPUS
(33803)


2

WAŁ CZUJNIKA
(33804)


3

TŁOK STERUJĄCY
(31946)


6

TULEJA
(31947)


7

SPRĘŻYNA DOCISKOWA
(31948)


9

DŹWIGNIA
(33796)


10

ŚRUBA Z ŁBEM WALCOWYM
(14633)


11

USZCZELKA
(16122)


12

KOREK USZCZELNIAJĄCY
(18364)


13

ZAŚLEPKA
(16307)


15

KOREK USZCZELNIAJĄCY
(31908)


16

SZTYFT PROSTY
(12694)


17

O-RING
(13428)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
