A10VG28EP21/10R-NSC10F01XD-S (R902041153)

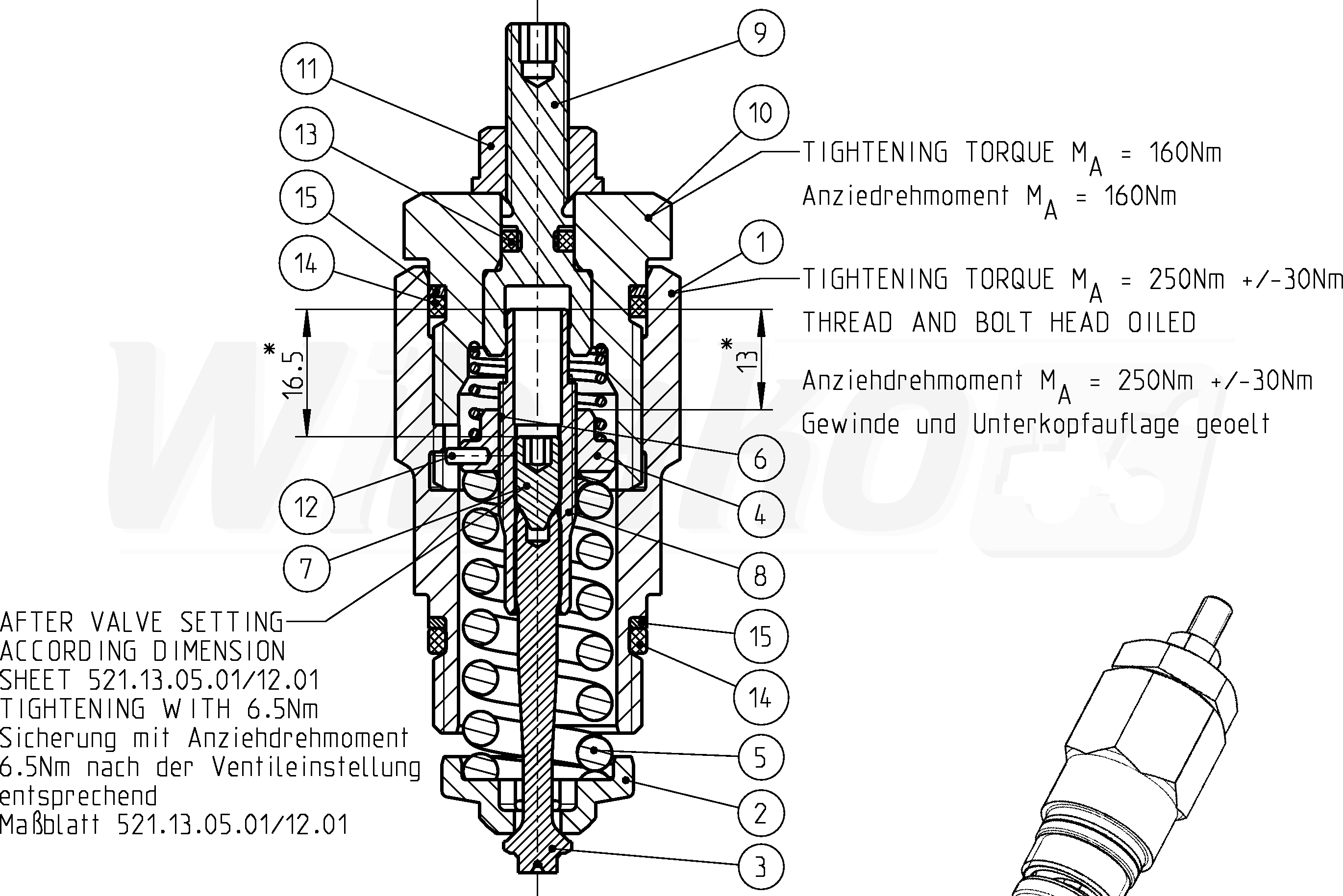

HYDRAULICZNY ZAWÓR UPUSTOWY (38931)

HYDRAULICZNY ZAWÓR UPUSTOWY
(38931)


1

KOREK GWINTOWANY
(39072)


2

PŁYTA ZAWOROWA
(21959)


3

TRZPIEŃ ZAWORU
(21960)


4

MISECZKA SPRĘŻYNY
(21961)


5

SPRĘŻYNA DOCISKOWA
(10879)


6

SPRĘŻYNA DOCISKOWA
(21962)


7

SZTYFT GWINTOWANY
(21963)


8

PRZEDŁUŻKA
(21964)


9

ŚRUBA REGULACYJNA
(21965)


10

ŚRUBA ZAWORU
(21966)


11

NAKRĘTKA USZCZELNIAJĄCA
(10215)


12

SZTYFT PROSTY
(27109)


13

O-RING
(21967)


14

O-RING
(10470)


15

PIERŚCIEŃ DOCISKOWY
(10883)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
