A10VG28EP1 (R909448444)
MECHANIZM NAPĘDOWY (72890)

MECHANIZM NAPĘDOWY
(72890)


1

SIŁOWNIK
(72892)

GRUPA »


2

TŁOCZEK
(10167)


11

ZESPÓŁ SPRĘŻYNY I TULEI
(10168)


12

KOŁYSKA
(15698)


13

ŚLIZG
(15699)


14

WAŁ NAPĘDOWY
(72952)


16

PIERŚCIEŃ BLOKUJĄCY
(72953)


17

DRUT
(12281)


18

SWORZEŃ OBROTU
(10824)


19

DRUT
(15701)


20

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(10171)


20

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(10172)


20

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(10173)


20

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(10174)


24

KULKA ZWROTNA
(10176)


25

PŁYTKA PODTRZYMUJĄCA
(10175)


26

PANEW ŁOŻYSKA - PARA
(12282)


27

PODKŁADKA
(19510)


29

SPRĘŻYNA DOCISKOWA
(19511)


31

ŁOŻYSKO WAŁECZKOWE
(12283)


32

PARA KOSZYCZKÓW ŁOŻYSKA
(12284)


36

PIERŚCIEŃ ZABEZPIECZAJĄCY
(10179)


37

PIERŚCIEŃ ZABEZPIECZAJĄCY
(21936)


41

PIERŚCIEŃ ZABEZPIECZAJĄCY
(19512)



powrót

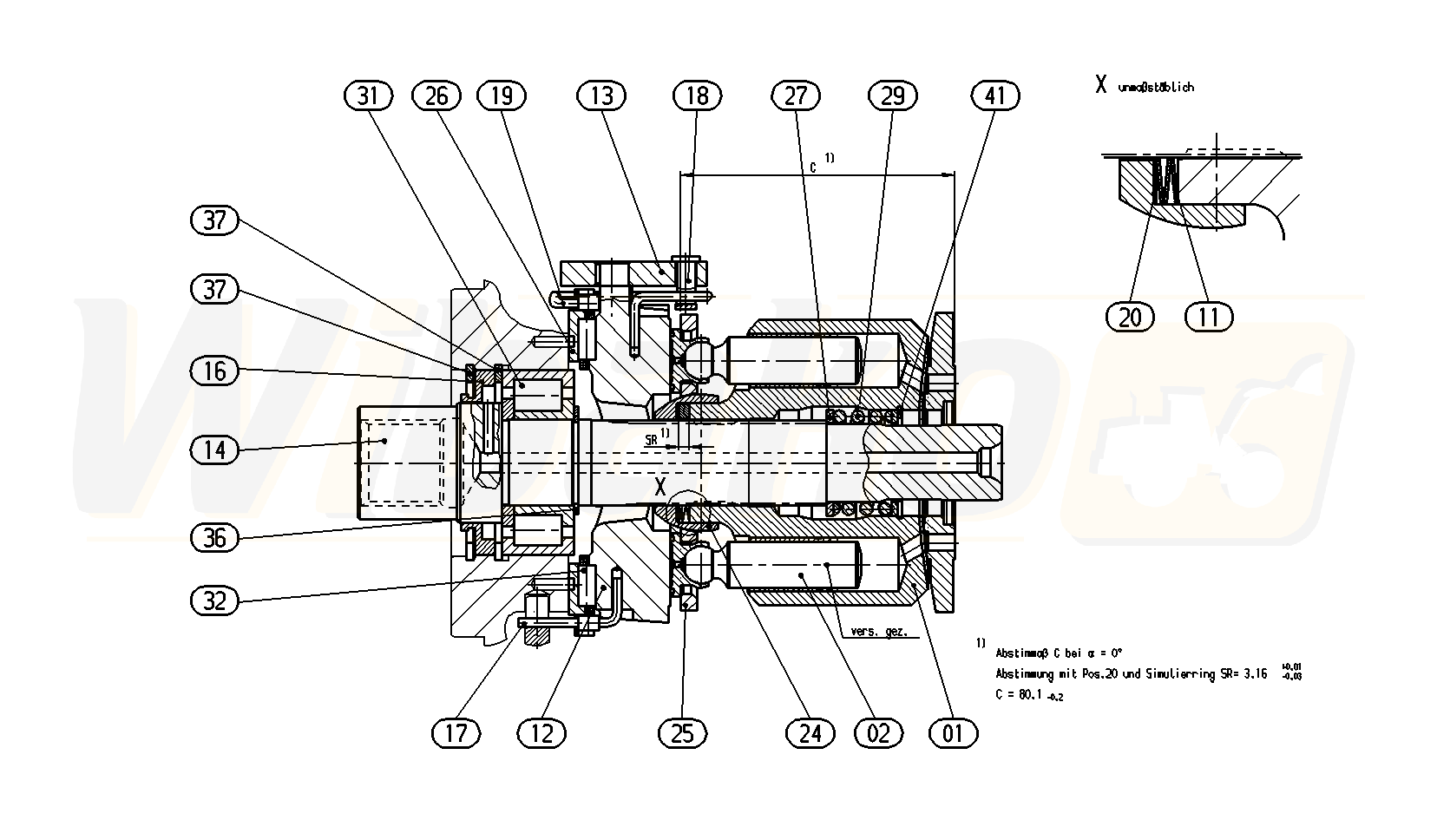

Powyższe schematy należą do Rexroth www.boschrexroth.com
