A10VG28DA1DX/10R-NSC10F015S-S (R902030110)

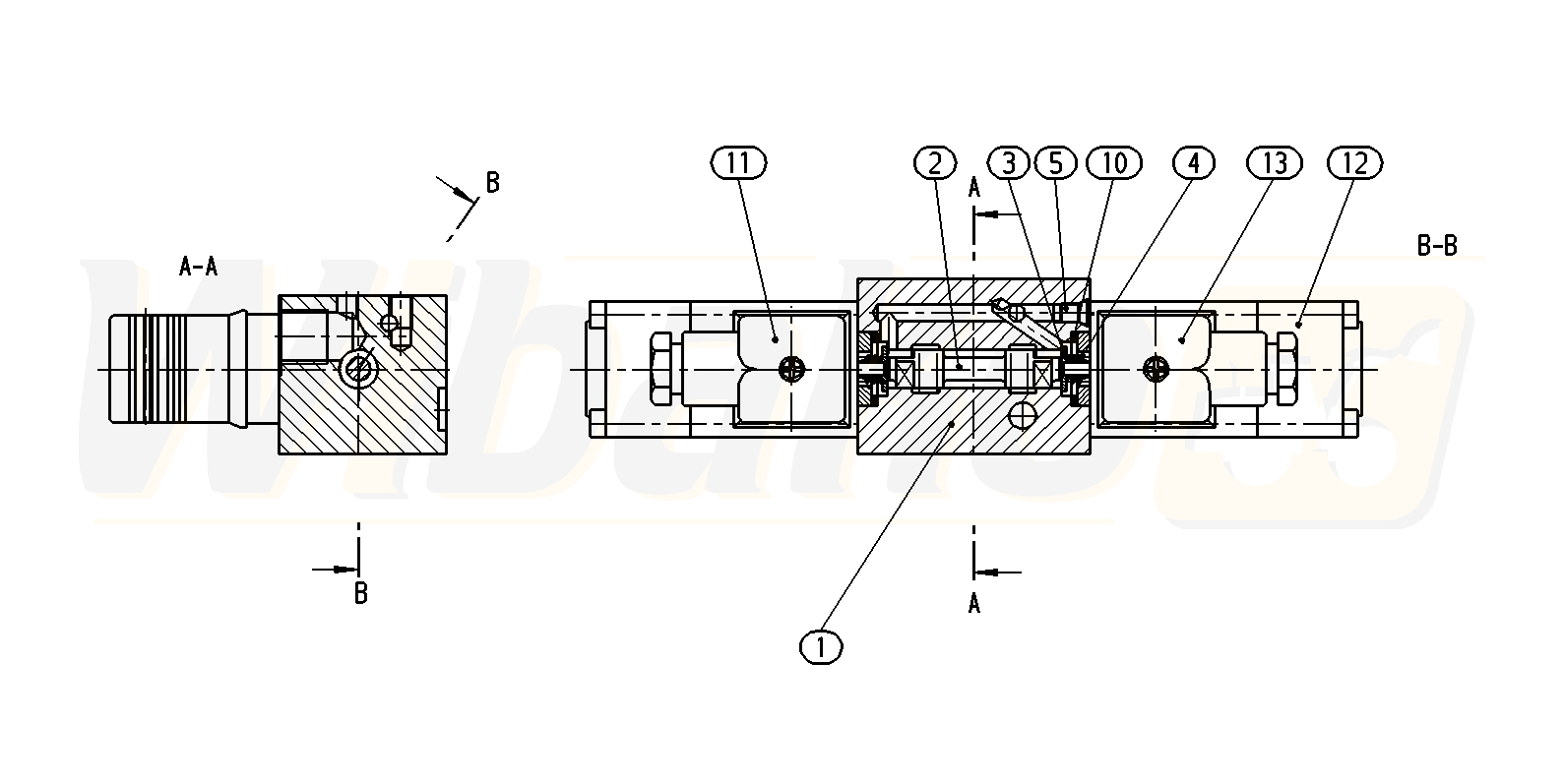

ROZDZIELACZ (29795)

ROZDZIELACZ
(29795)


1

OBUDOWA ZAWORU
(22419)


2

TŁOK STERUJĄCY
(10911)


3

MISECZKA SPRĘŻYNY
(10790)


4

SPRĘŻYNA DOCISKOWA
(10496)


5

PODWÓJNY KOREK ZRYWANY
(10791)


10

O-RING
(10511)


11

WTYCZKA
(10518)


12

ELEKTROMAGNES PRZEŁĄCZAJĄCY
(10520)

GRUPA »


13

WTYCZKA
(10519)


98

ZESTAW USZCZELNIEŃ
(10683)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
