AA4VG56EP1/32+AA4VG28EP1/30 (R909613342)

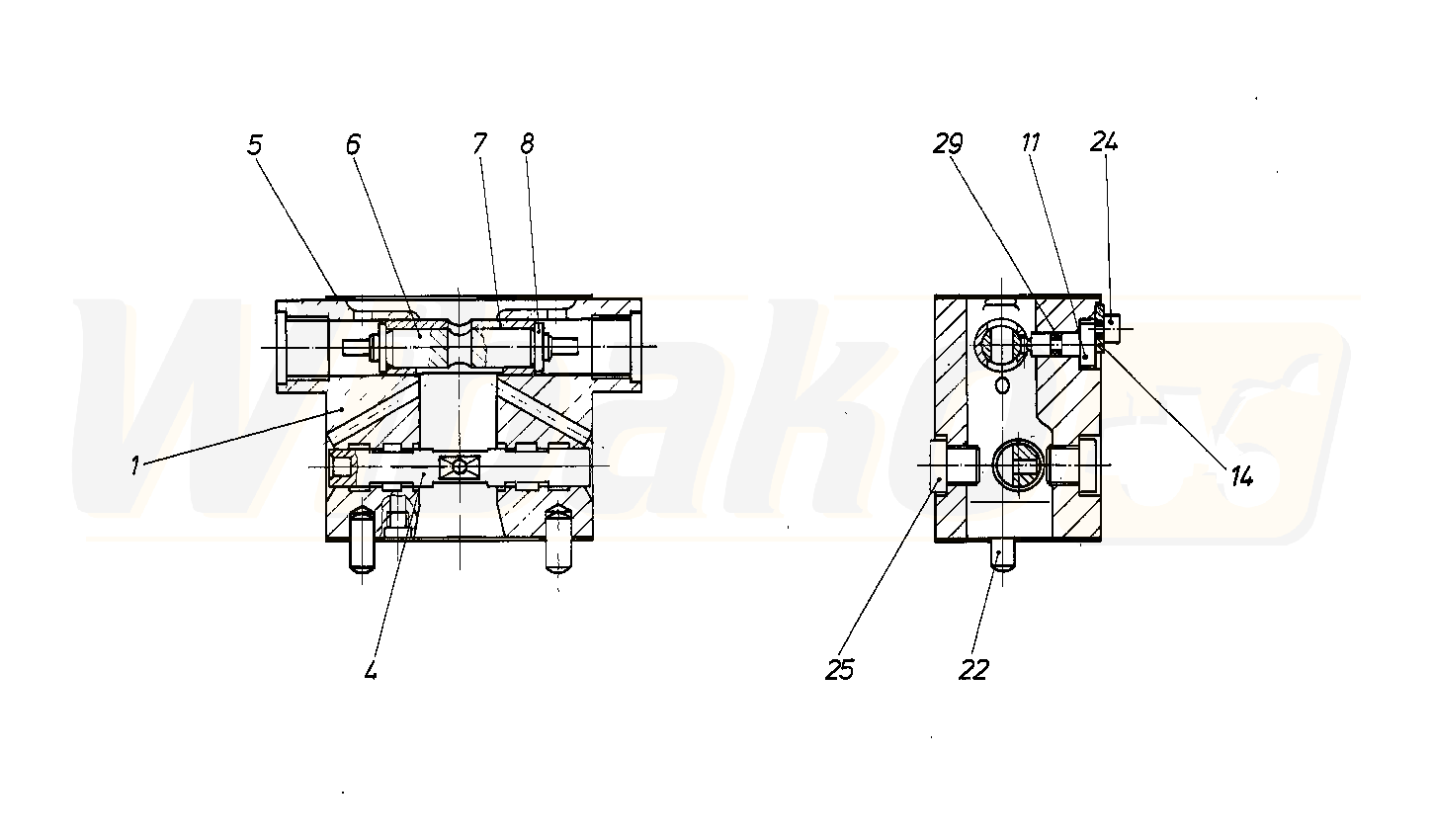

MODUŁ STEROWANIA (23535)

MODUŁ STEROWANIA
(23535)


1

KORPUS
(24700)


4

TŁOK STERUJĄCY
(24701)


5

USZCZELKA
(12327)


6

TŁOK
(12684)


7

TULEJA
(12685)


8

MISECZKA SPRĘŻYNY
(12686)


11

BOLEC MIMOŚRODOWY
(12689)


14

PODKŁADKA
(12692)


22

SZTYFT PROSTY
(12694)


24

ŚRUBA Z ŁBEM WALCOWYM
(12695)


25

KOREK GWINTOWANY
(10220)


29

O-RING
(12499)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
