AA4VG56HD3D1/32L-NTCXXF005D-S (R902113436)

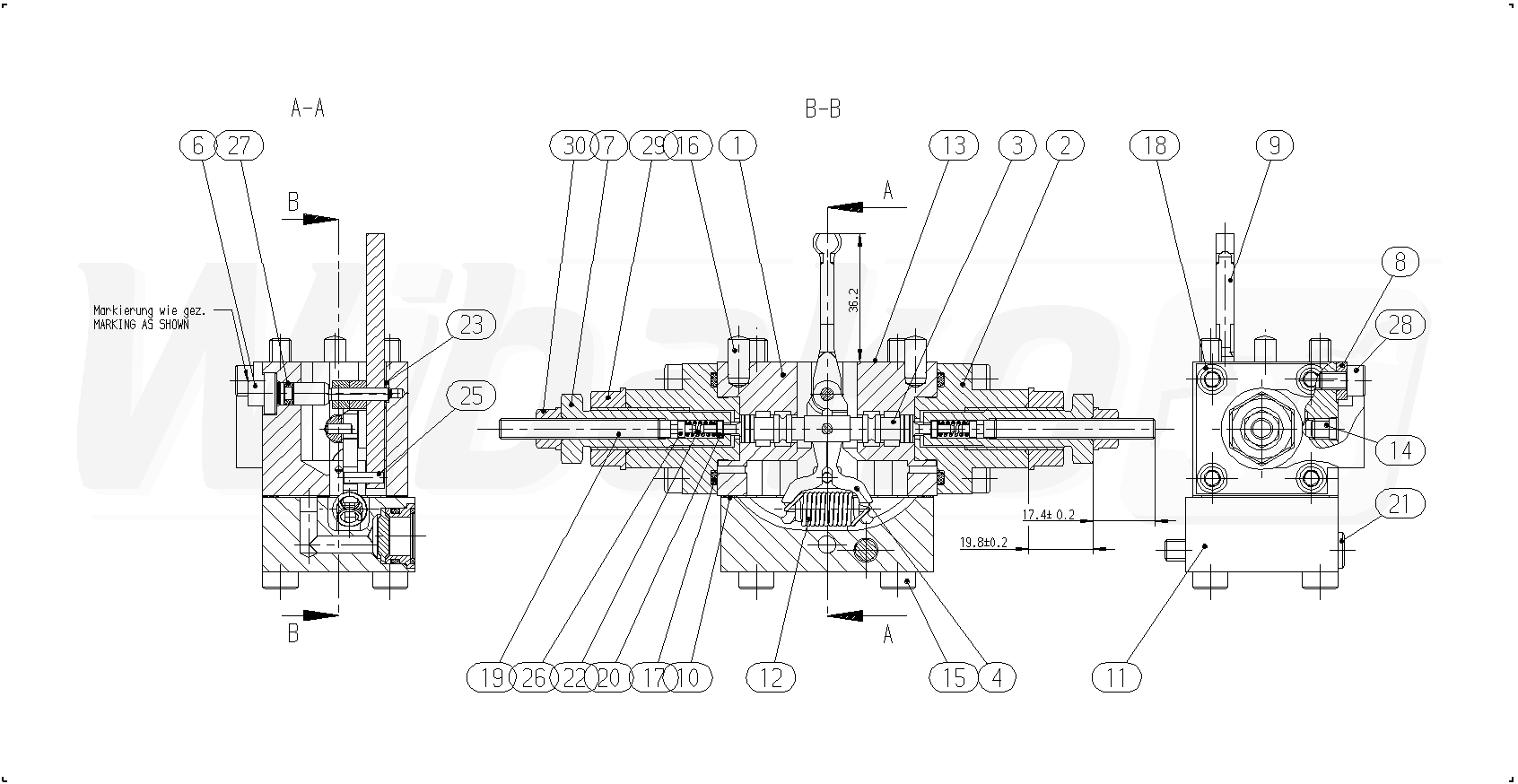

MODUŁ STEROWANIA (30218)

MODUŁ STEROWANIA
(30218)


1

GRUPA MODUŁU OBUDOWY
(19638)


2

KORPUS
(30314)


3

TŁOK STERUJĄCY
(23324)


4

PARA DŹWIGNI
(13810)


6

BOLEC MIMOŚRODOWY
(13811)


7

ŚRUBA REGULACYJNA
(23318)


8

PODKŁADKA
(13410)


9

DŹWIGNIA SPRZĘŻENIA ZWROTNEGO
(15461)


10

USZCZELKA
(13799)


11

POKRYWA
(15462)


12

SPRĘŻYNA ROZCIĄGANA
(23317)


13

USZCZELKA
(10783)


15

ŚRUBA Z ŁBEM WALCOWYM
(12219)


16

SZTYFT PROSTY
(12694)


17

O-RING
(11843)


18

ŚRUBA Z ŁBEM WALCOWYM
(23319)


19

SZTYFT GWINTOWANY
(23320)


20

MISECZKA SPRĘŻYNY
(23321)


21

ŚRUBA Z ŁBEM WALCOWYM
(10904)


22

SPRĘŻYNA DOCISKOWA
(23322)


23

PODKŁADKA
(13802)


23

PODKŁADKA
(13803)


23

PODKŁADKA
(13804)


23

PODKŁADKA
(13805)


23

PODKŁADKA
(13806)


23

PODKŁADKA
(13807)


26

MISECZKA SPRĘŻYNY
(23323)


27

O-RING
(10513)


28

ŚRUBA Z ŁBEM WALCOWYM
(13425)


29

NAKRĘTKA USZCZELNIAJĄCA
(10399)


30

NAKRĘTKA USZCZELNIAJĄCA
(10369)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
