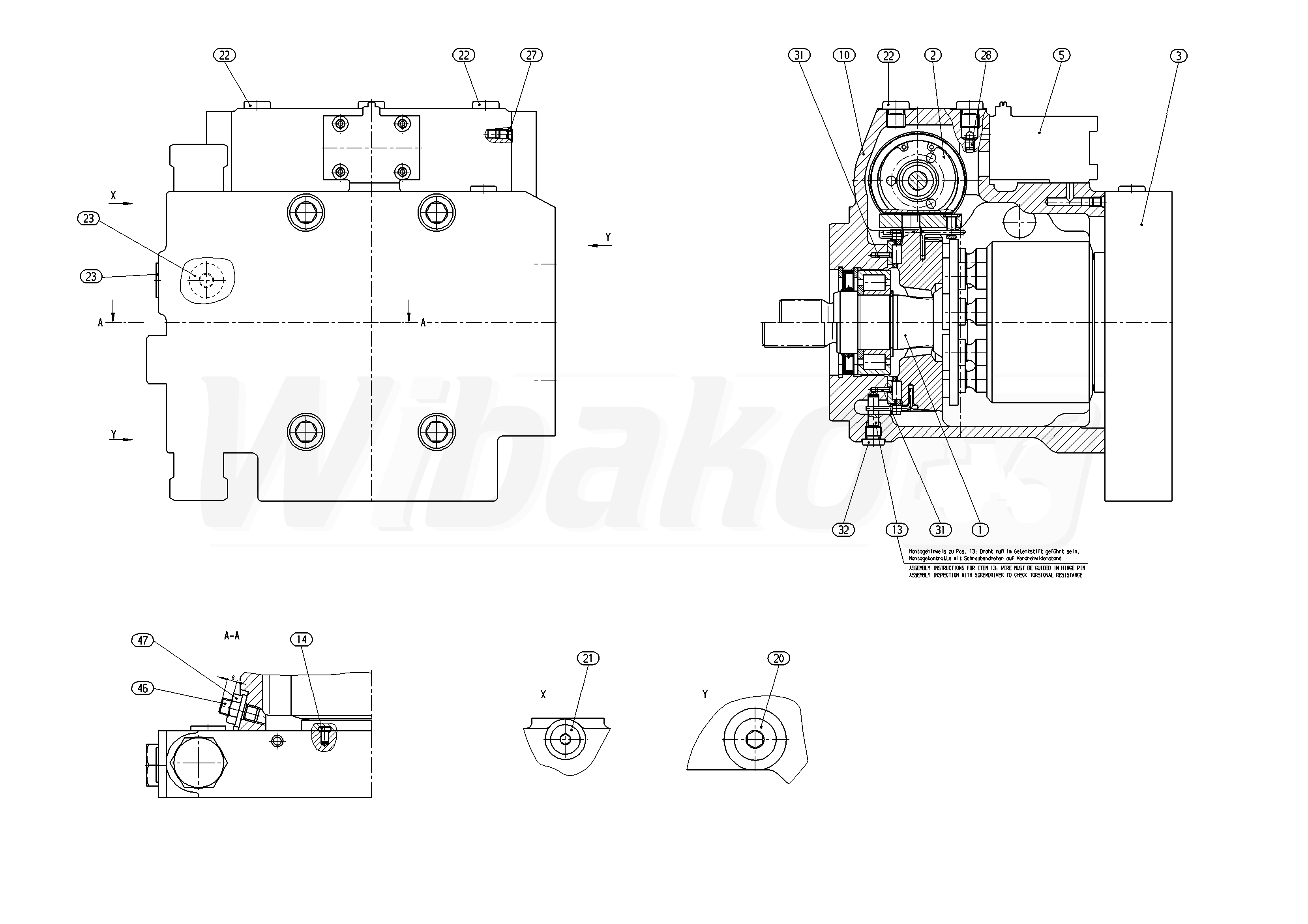

AA4VG56EZ2M1/32R-NSC60N003EQ-S (R902118224)

Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 56 cm3. Sterowanie dwupunktowe, elektryczne U = 24 V. Mechaniczny ogranicznik mocy, regulowany zewnętrznie. Bez zaworu DA. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): prawy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Wał zębaty ANSI B92.1a dla pompy pojedyńczej. Kołnierz łączący SAE J744 2 otwory. Bez pompy doładowczej. Bez napędu dodatkowego. Hydrauliczny zawór upustowy, ustawiany bezpośrednio, ustawienie stałe 250 do 420 bar bez obejścia. Zewnętrzne ciśnienie doładowcze. Złącze DEUTSCH, 2-pinowe z diodą gaszącą.
1

MECHANIZM NAPĘDOWY
(22635)

GRUPA »


2

STEROWANIE
(18500)

GRUPA »


3

PŁYTA POŁĄCZENIOWA
(22618)

GRUPA »


5

ROZDZIELACZ
(22636)

GRUPA »


10

KORPUS
(15075)


13

SWORZEŃ OBROTU
(10813)


14

SZTYFT POZYCJONUJĄCY
(10183)


20

KOREK GWINTOWANY
(14354)


21

KOREK GWINTOWANY
(11370)


22

KOREK GWINTOWANY
(11371)


23

KOREK GWINTOWANY
(11372)


27

PODWÓJNY KOREK ZRYWANY
(18990)


28

DYSZA
(10073)


31

KOŁEK SPRĘŻYNUJĄCY
(10396)


32

KOREK GWINTOWANY
(10220)


46

SZTYFT GWINTOWANY
(12272)


47

NAKRĘTKA USZCZELNIAJĄCA
(10815)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
