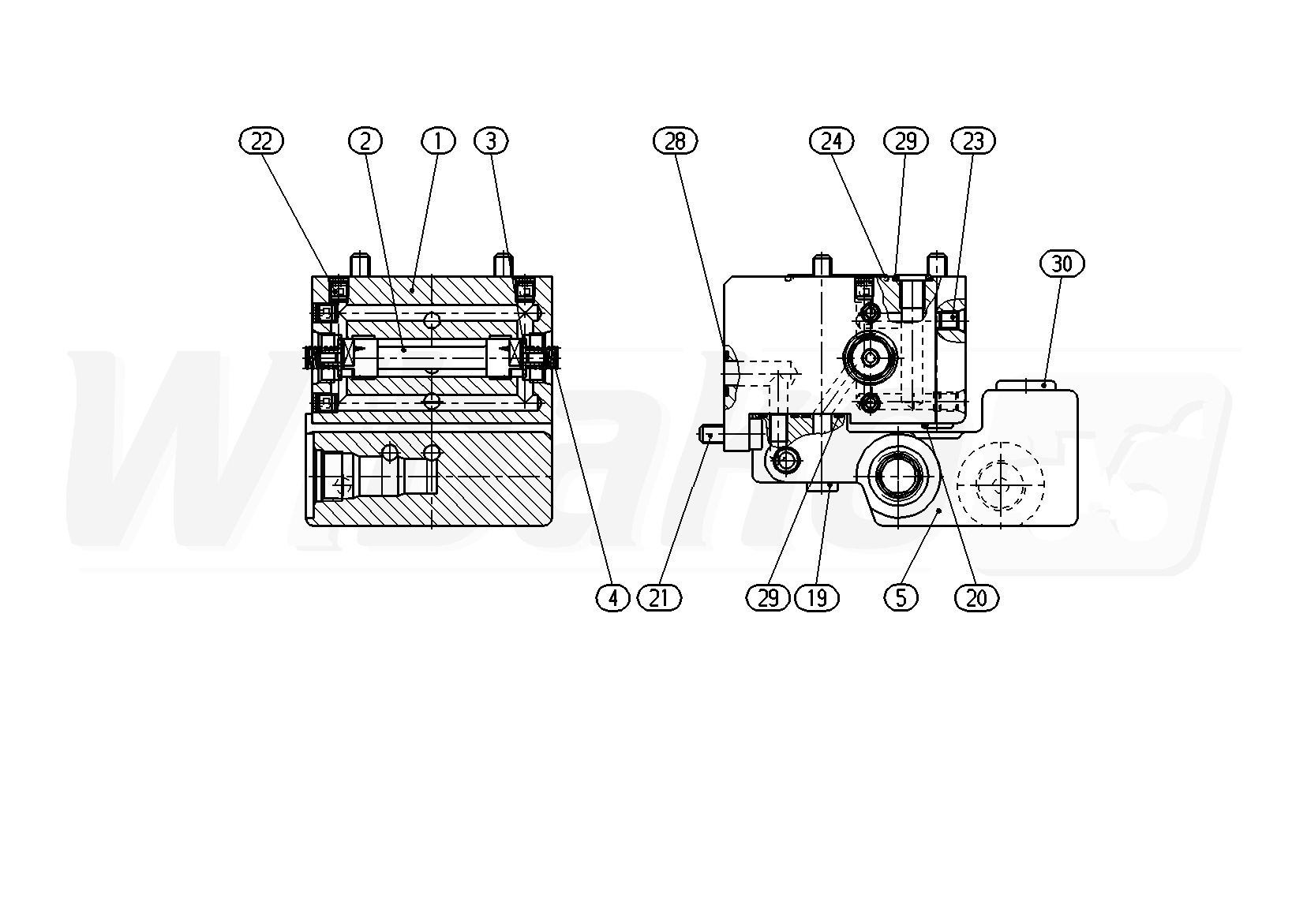

A4VG125DA2D2/32R-NZF02F021SH-S (R902090797)
OBUDOWA ZAWORU (13192)

OBUDOWA ZAWORU
(13192)


1

OBUDOWA ZAWORU
(13195)


2

TŁOK STERUJĄCY
(12920)


3

MISECZKA SPRĘŻYNY
(13196)


4

SPRĘŻYNA DOCISKOWA
(10496)


5

KORPUS
(13197)


19

ŚRUBA Z ŁBEM WALCOWYM
(10785)


20

ŚRUBA Z ŁBEM WALCOWYM
(10505)


21

ŚRUBA Z ŁBEM WALCOWYM
(13198)


22

ZAŚLEPKA
(11172)


23

PODWÓJNY KOREK ZRYWANY


24

O-RING
(10508)


28

O-RING
(10512)


29

O-RING
(10227)


30

KOREK GWINTOWANY
(10015)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
