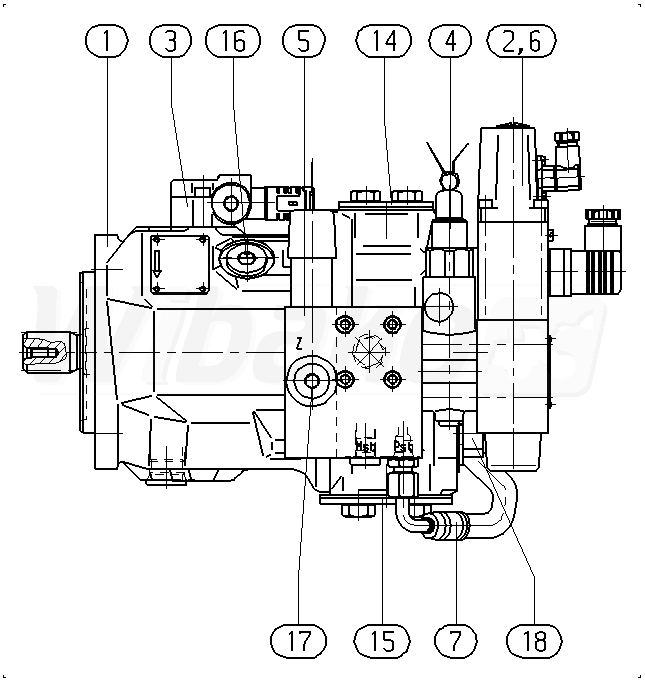

AA10VO45FE1D/31R-PSC12K04-SO762 (R910988197)

Pompa tłokowa osiowa o zmiennej objętości roboczej A10V, obieg otwarty, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar. Seria 31. Wielkość nominalna 45 cm3. Wał napędowy ANSI B92.1a. Kołnierz ISO 3019-1 (SAE) 2-otwory. SAE kołnierze zgodne z J518. Porty robocze metryczne. Gwint mocujący metryczny; przystosowany do montażu dodatkowej pompy. Napęd przelotowy. Kołnierz ISO 3019-1 101-2 (B) . Piasta na wał 1 in 15T 16/32DP.
1

ZESPÓŁ PODSTAWY
(113406)

GRUPA »


2

PROPORCJONALNY ZAWÓR KIERUNKOWY
(107552)

GRUPA »


3

INDUKCYJNY PRZETWORNIK POŁOŻENIA
(83746)

GRUPA »


4

ZAWÓR REGULACYJNY
(113407)

GRUPA »


5

PŁYTA POŚREDNIA
(113419)

GRUPA »


6

ŚRUBA Z ŁBEM WALCOWYM
(105296)


7

WĄŻ
(113409)

GRUPA »


14

POKRYWA KOŁNIERZA
(13972)


15

POKRYWA KOŁNIERZA
(13973)


16

ŚRUBA USZCZELNIAJĄCA
(13974)


17

KOREK GWINTOWANY
(11372)


18

POKRYWA KOŁNIERZA
(19801)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
