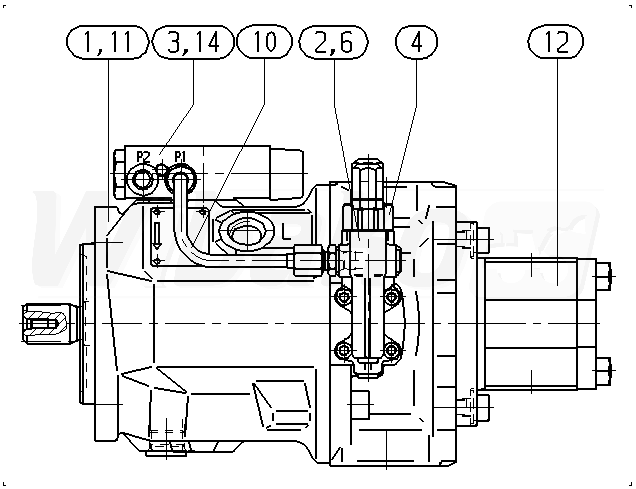

A A10V O 45 DFSR/31R-VSC62G70 -SO596 (R910993165)

Pompa tłokowa osiowa o zmiennej objętości roboczej A10V, obieg otwarty, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar. Seria 31. Wielkość nominalna 45 cm3. Uszczelnienia: FKM (kauczuk fluorowy). Wał napędowy ANSI B92.1a. Kołnierz ISO 3019-1 (SAE) 2-otwory. SAE kołnierze zgodne z J518 Porty robocze UNF. Gwint mocujący UNF; przystosowany do montażu dodatkowej pompy.
1

ZESPÓŁ PODSTAWY
(111164)

GRUPA »


2

ZAWÓR REGULACYJNY
(105369)

GRUPA »


3

ZAWÓR REGULACYJNY
(13885)

GRUPA »


4

ZAWÓR REGULACYJNY
(13886)

GRUPA »


6

ŚRUBA Z ŁBEM WALCOWYM
(13888)


10

ORUROWANIE
(111150)

GRUPA »


11

SCHEMAT ZASILANIA
(110644)


12

POMPA ZĘBATA


14

KOREK GWINTOWANY
(11928)


61

ŚRUBA Z ŁBEM WALCOWYM
(14121)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
