AA10VO45DFR1/31L-VSC61N00-SO108 (R902434051)

Pompa tłokowa osiowa o zmiennej objętości roboczej A10V, obieg otwarty, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar. Seria 31. Wielkość nominalna 45 cm3. Ciśnieniowy sterownik hydrauliczny z kontrolą przepływu, porty X-T zaślepione, z zaworem płuczącym. Uszczelnienia: FKM (kauczuk fluorowy). Wał napędowy ANSI B92.1a. Kołnierz ISO 3019-1 (SAE) 2-otwory. SAE kołnierze zgodne z J518 Porty robocze UNF. Gwint mocujący UNF; tył nieprzystosowany dla dodatkowej pompy. Bez napędu przelotowego.

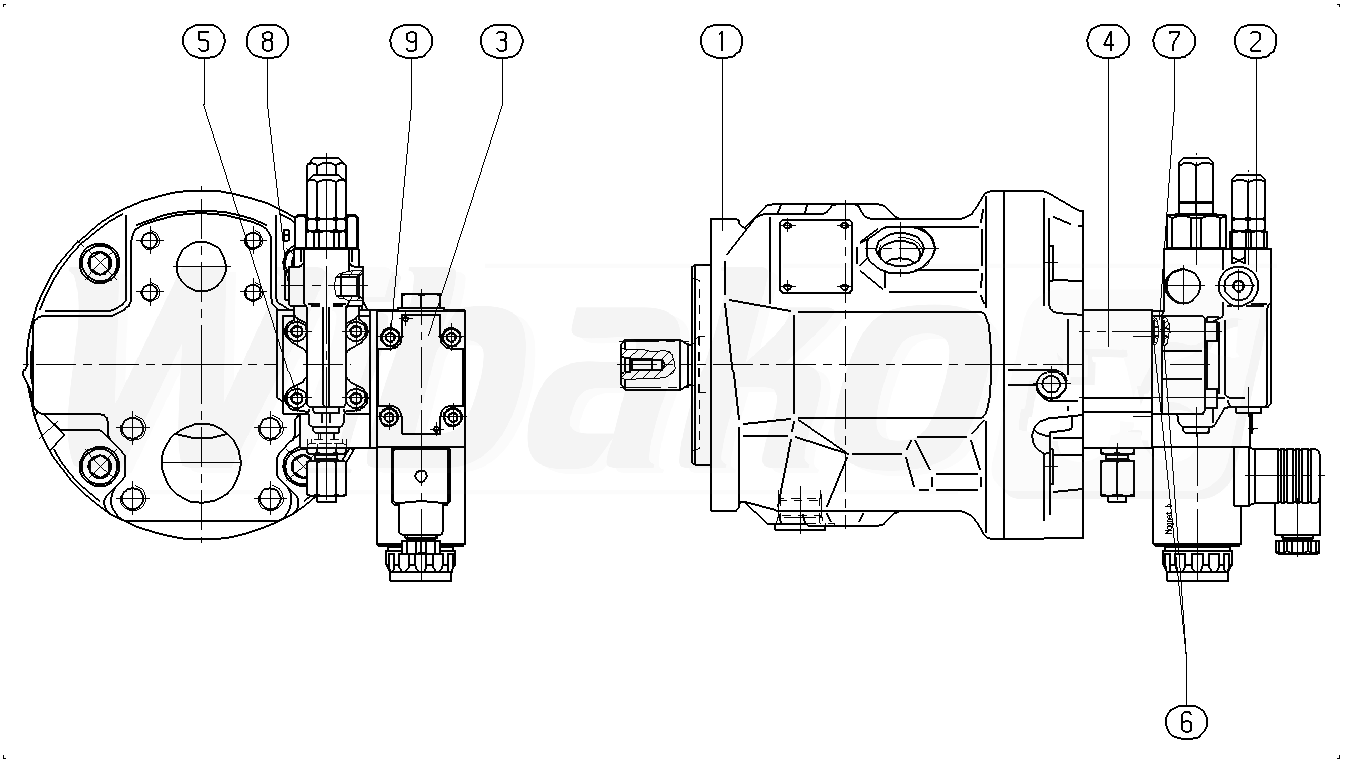

1

ZESPÓŁ PODSTAWY
(111990)

GRUPA »


2

ZAWÓR REGULACYJNY
(13243)

GRUPA »


3

KIERUNKOWY ZAWÓR SUWAKOWY
(111991)

GRUPA »


4

BLOK STEROWANIA
(111365)


5

ŚRUBA Z ŁBEM WALCOWYM
(105345)


6

O-RING
(18405)


7

PŁYTA POŚREDNIA
(105294)


8

KOREK GWINTOWANY
(11928)


9

ŚRUBA Z ŁBEM WALCOWYM
(10074)


15

USZCZELKA
(10001)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
