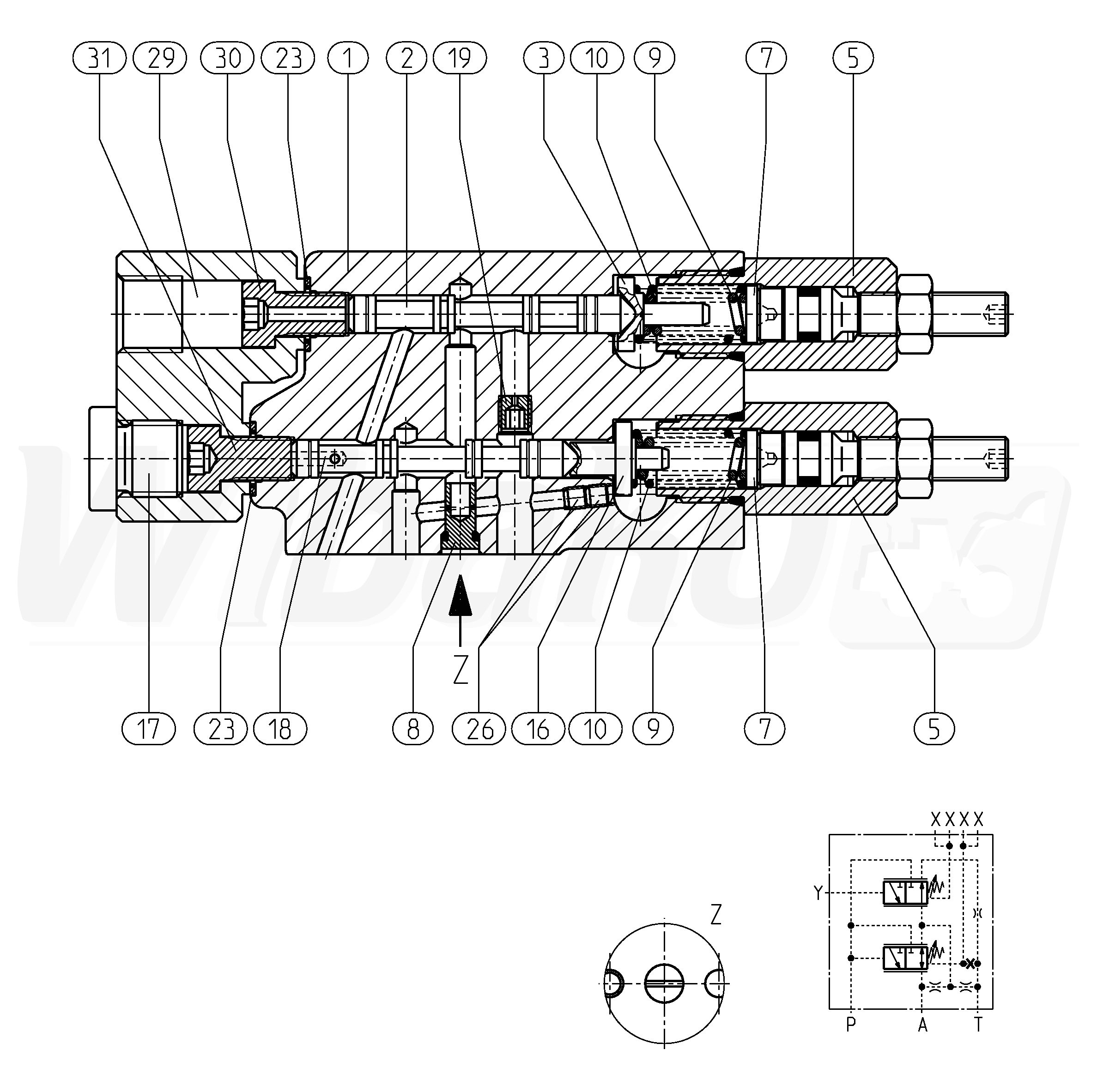

AA10VO28FHD/31R-PSC12N00-SO652 (R910999702)
ZAWÓR REGULACYJNY (110258)

ZAWÓR REGULACYJNY
(110258)


1

OBUDOWA ZAWORU
(13920)


2

TŁOK (SUWAK) ZAWORU
(17237)


3

MISECZKA SPRĘŻYNY
(11910)


5

MODUŁ SERWO
(13922)

GRUPA »


7

PODKŁADKA
(11913)


8

PRZYSŁONA
(11917)

GRUPA »


9

SPRĘŻYNA DOCISKOWA
(11914)


10

SPRĘŻYNA DOCISKOWA
(11915)


16

MISECZKA SPRĘŻYNY
(19181)


17

KOREK GWINTOWANY
(11348)


18

TŁOK (SUWAK) ZAWORU
(13250)


19

DYSZA
(14002)


22

WARSTWOWY PIERŚCIENI
(11921)


26

SZTYFT GWINTOWANY
(13925)


29

PODWÓJNY ADAPTER
(109563)


30

ŚRUBA WYDRĄŻONA
(83835)


31

ŚRUBA
(83837)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
