AA10VO28DFR1/31R-VSC12N00-SO108 (R902434048)

Pompa tłokowa osiowa o zmiennej objętości roboczej A10V, obieg otwarty, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar. Seria 31. Wielkość nominalna 28 cm3. Ciśnieniowy sterownik hydrauliczny z kontrolą przepływu, porty X-T zaślepione, z zaworem płuczącym. Uszczelnienia: FKM (kauczuk fluorowy). Wał napędowy ANSI B92.1a. Kołnierz ISO 3019-1 (SAE) 2-otwory. SAE kołnierze zgodne z J518. Porty robocze metryczne. Gwint mocujący metryczny; przystosowany do montażu dodatkowej pompy. Bez napędu przelotowego.

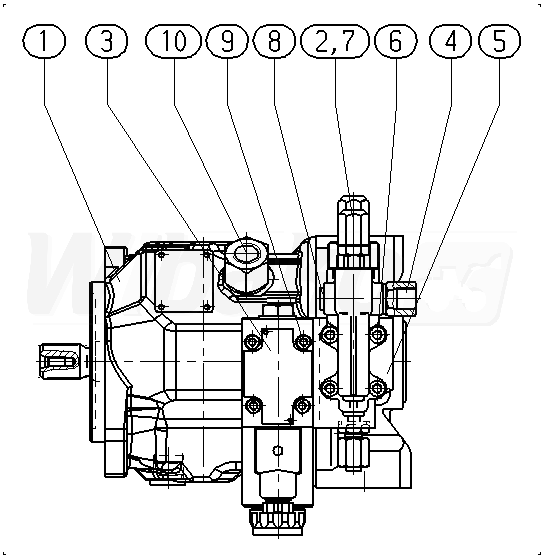

1

ZESPÓŁ PODSTAWY
(47502)

GRUPA »


2

ZAWÓR REGULACYJNY
(13243)

GRUPA »


3

KIERUNKOWY ZAWÓR SUWAKOWY
(108043)

GRUPA »


4

ADAPTER
(15471)

GRUPA »


5

BLOK STEROWANIA
(107714)

GRUPA »


6

ŚRUBA Z ŁBEM WALCOWYM
(105345)


7

USZCZELKA
(10001)


8

KOREK GWINTOWANY
(11928)


9

ŚRUBA Z ŁBEM WALCOWYM
(10074)


10

ADAPTER
(27004)

GRUPA »



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
