AA10VO28DFR/31R-PRC62K68-SO108 (R902420334)

Pompa tłokowa osiowa o zmiennej objętości roboczej A10V, obieg otwarty, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar. Seria 31. Wielkość nominalna 28 cm3. Ciśnieniowy sterownik hydrauliczny z kontrolą przepływu, porty X-T otwarte. Wał napędowy ANSI B92.1a dla wyższego momentu obrotowego. Kołnierz ISO 3019-1 (SAE) 2-otwory. SAE kołnierze zgodne z J518 Porty robocze UNF. Gwint mocujący UNF; przystosowany do montażu dodatkowej pompy. Napęd przelotowy. Kołnierz ISO 3019-1 101-2 (B) . Piasta na wał 7/8 in 13T 16/32DP.

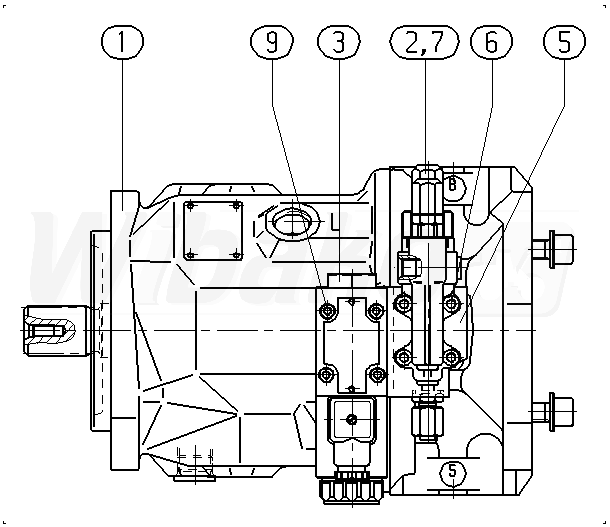

1

ZESPÓŁ PODSTAWY
(91121)

GRUPA »


2

ZAWÓR REGULACYJNY
(16566)

GRUPA »


3

KIERUNKOWY ZAWÓR SUWAKOWY
(107713)

GRUPA »


5

BLOK STEROWANIA
(107714)

GRUPA »


6

ŚRUBA Z ŁBEM WALCOWYM
(105345)


7

USZCZELKA
(10001)


9

ŚRUBA Z ŁBEM WALCOWYM
(10074)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
