A4VG71HW/32+A11VG50EZ/12-K (R902022907)

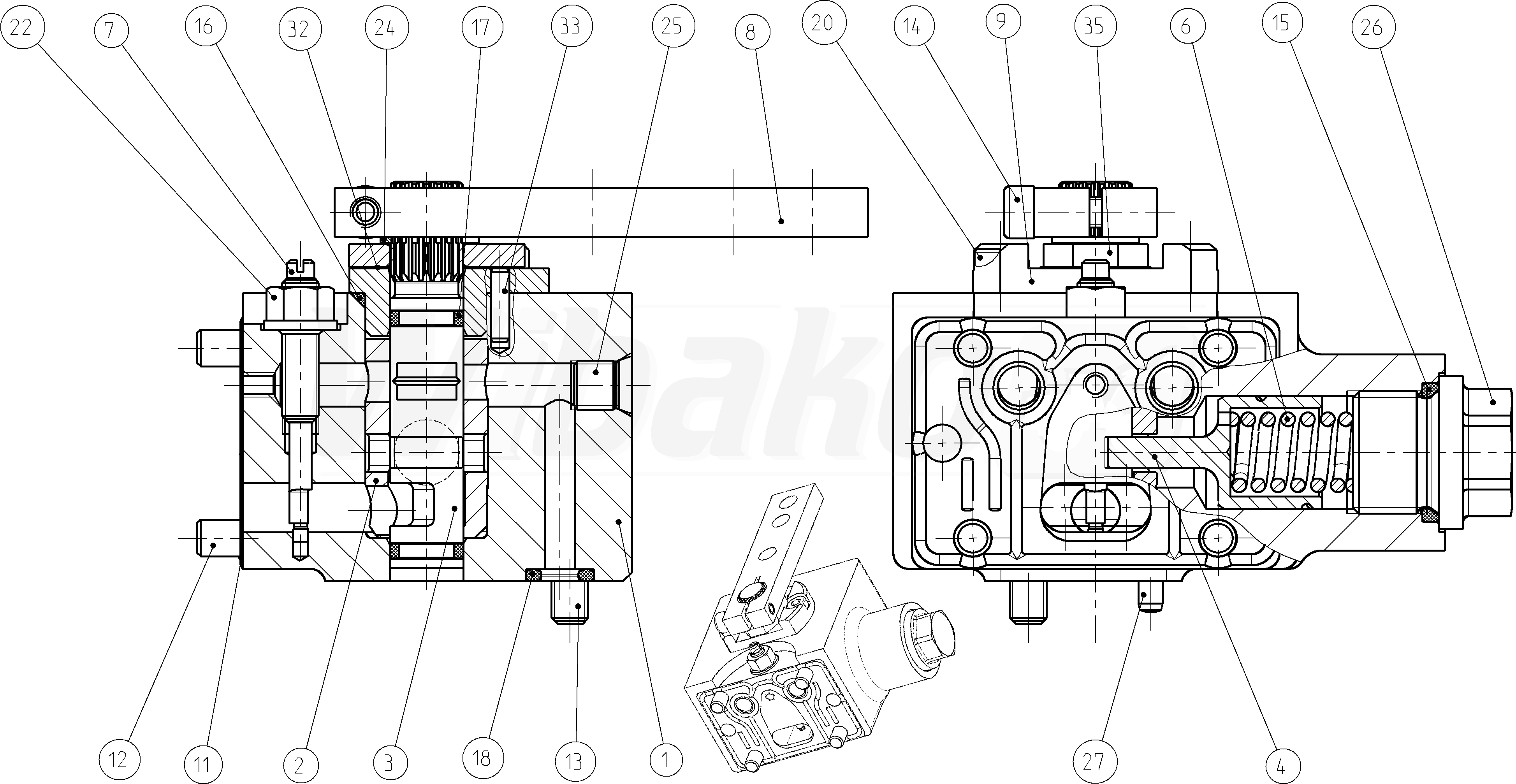

MODUŁ PODSTAWOWY (21506)

MODUŁ PODSTAWOWY
(21506)


1

KORPUS
(16249)


2

TULEJA STERUJĄCA
(12803)


3

WAŁ STERUJĄCY
(19423)


4

TULEJA SPRĘŻYNY
(12805)


6

SPRĘŻYNA DOCISKOWA
(12728)


7

BOLEC MIMOŚRODOWY
(12806)


8

DŹWIGNIA
(20232)


9

POKRYWA
(12808)


11

USZCZELKA
(10783)


12

ŚRUBA Z ŁBEM WALCOWYM
(12219)


13

ŚRUBA Z ŁBEM WALCOWYM
(12809)


14

ŚRUBA Z ŁBEM WALCOWYM
(10698)


15

O-RING
(10771)


16

O-RING
(21623)


17

O-RING
(12227)


18

O-RING
(10188)


20

ŚRUBA Z ŁBEM WALCOWYM
(12810)


22

NAKRĘTKA USZCZELNIAJĄCA
(10369)


24

PIERŚCIEŃ ZABEZPIECZAJĄCY
(12228)


25

PODWÓJNY KOREK ZRYWANY
(19009)


26

KOREK GWINTOWANY
(12812)


27

SZTYFT PROSTY
(12813)


32

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(12814)


33

KOŁEK SPRĘŻYNUJĄCY
(12815)


35

TARCZA OGRANICZAJĄCA
(19425)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
