A11VLO260LE4D/11R-VZD12K81H (R992001488)

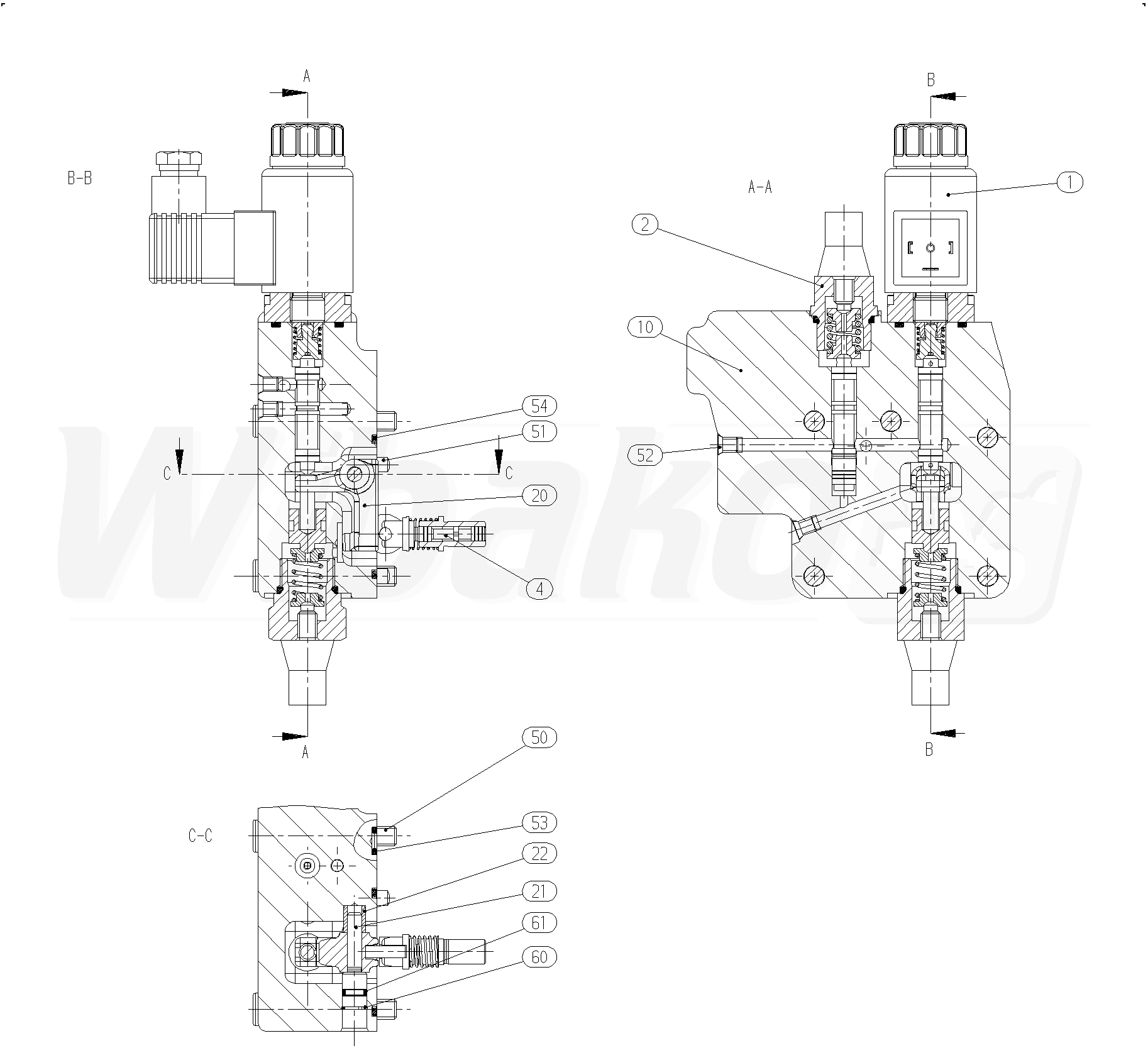

REGULATOR (90548)

REGULATOR
(90548)


1

ELEMENT REGULACYJNY
(87959)

GRUPA »


2

ELEMENT REGULACYJNY
(90550)

GRUPA »


4

TŁOK POMIAROWY
(87858)

GRUPA »


10

OBUDOWA REGULATORA
(90551)


20

DŹWIGNIA KĄTOWA
(13531)


21

ŚRUBA ŁOŻYSKA (NOŚNA)
(12581)


22

TULEJA ŁOŻYSKA
(12086)


50

ŚRUBA Z ŁBEM WALCOWYM
(10778)


51

SZTYFT PROSTY
(12088)


52

PODWÓJNY KOREK ZRYWANY
(18990)


53

O-RING
(80843)


54

O-RING
(14632)


60

PIERŚCIEŃ ZABEZPIECZAJĄCY
(12089)


61

O-RING
(87878)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
