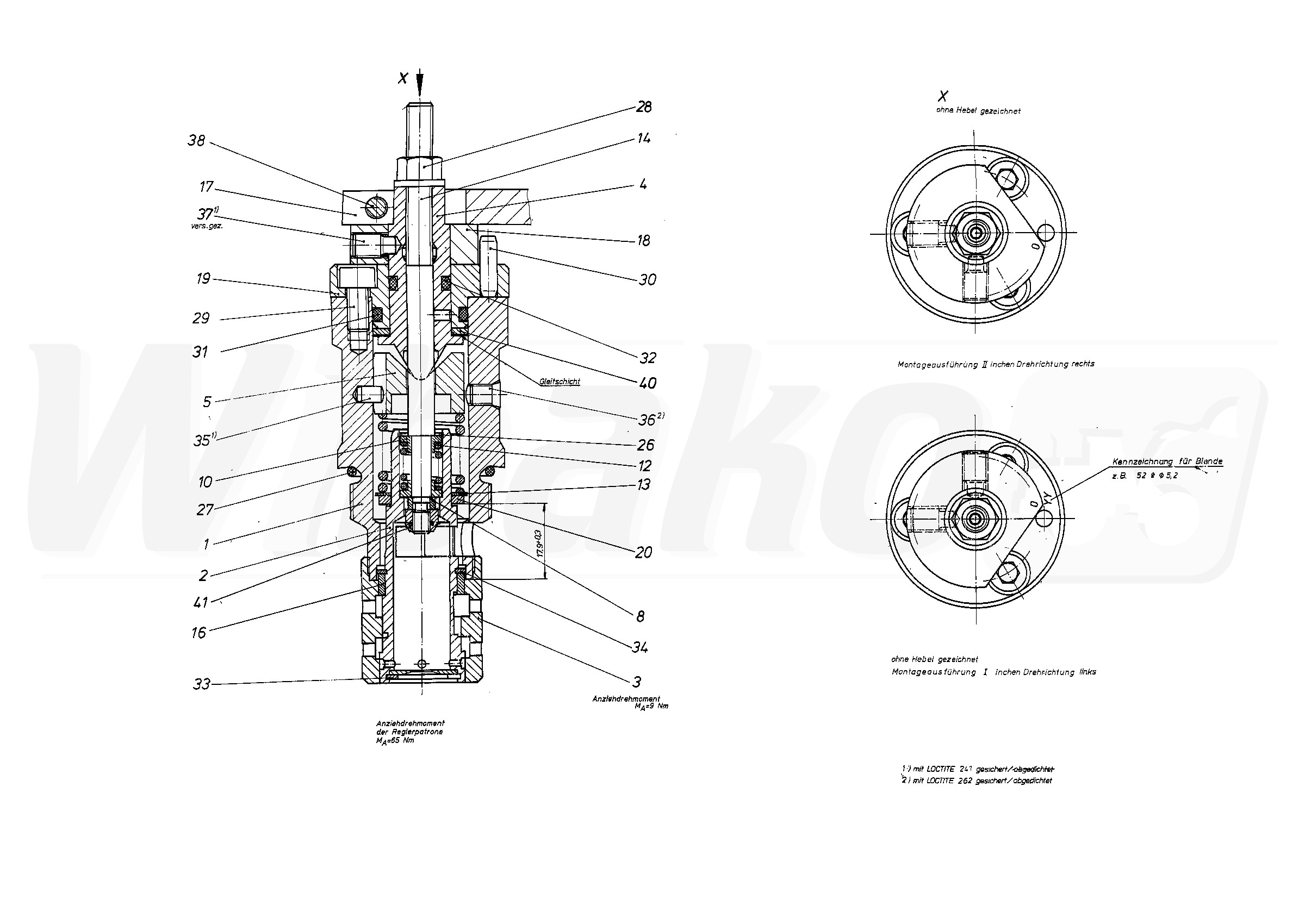

A4VG56DA1D3/31R-PZC02F005S-S (R909441666)
NABÓJ REGULACYJNY (18002)

NABÓJ REGULACYJNY
(18002)


1

ŚRUBA REGULACYJNA
(18003)


2

TŁOK RÓŻNICOWY
(18004)


3

RURA REGULACYJNA
(18005)


4

SWORZEŃ POZYCJONUJĄCY
(18006)


5

MISECZKA SPRĘŻYNY
(18007)


8

PODKŁADKA
(10528)


10

MISECZKA SPRĘŻYNY
(10529)


12

SPRĘŻYNA DOCISKOWA
(10530)


13

PODKŁADKA
(10689)


14

SZPILKA
(18008)


16

PIERŚCIEŃ
(18009)


17

DŹWIGNIA
(10691)


18

TARCZA OGRANICZAJĄCA
(18010)


19

POKRYWA
(18011)


20

PODKŁADKA
(10694)


26

PIERŚCIEŃ ZATRZASKOWY
(10533)


27

O-RING
(10534)


28

NAKRĘTKA USZCZELNIAJĄCA
(10369)


29

ŚRUBA Z ŁBEM WALCOWYM
(16869)


30

KOŁEK SPRĘŻYNUJĄCY
(12545)


31

O-RING
(10771)


32

O-RING
(10332)


33

PIERŚCIEŃ ZABEZPIECZAJĄCY
(10535)


34

PIERŚCIEŃ ZABEZPIECZAJĄCY
(10536)


35

WAŁEK CYLINDRYCZNY
(10700)


36

PODWÓJNY KOREK ZRYWANY


37

SZTYFT GWINTOWANY
(18012)


38

ŚRUBA Z ŁBEM WALCOWYM
(10698)


40

PODKŁADKA CIERNA
(10699)


41

NAKRĘTKA SZEŚCIOKĄTNA
(10537)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
