AA4VG56DGMT2/32R-XXCXXK043E-S (R902080320)

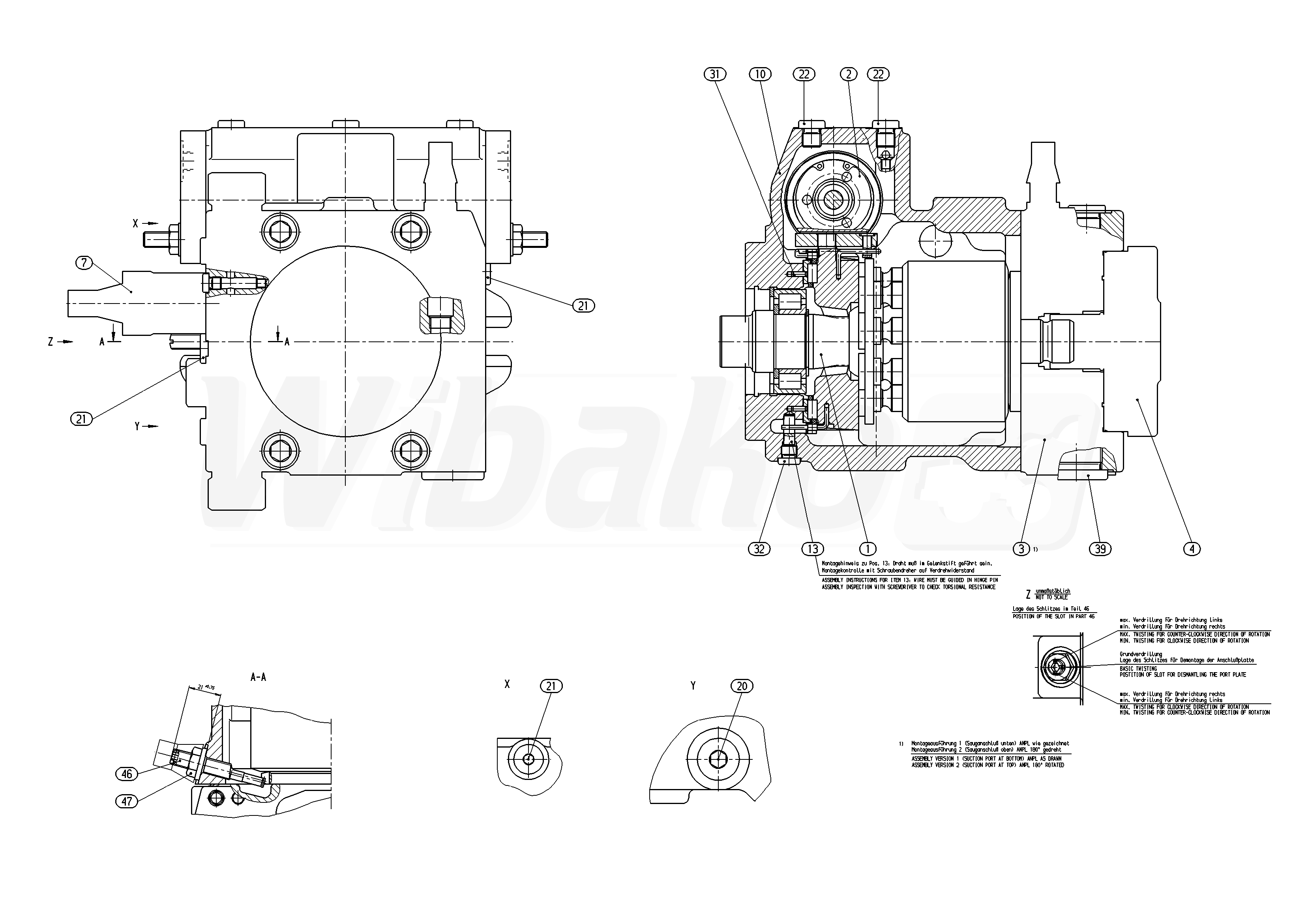

Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 56 cm3. Przestawianie hydrauliczne, sterowane bezpośrednio. Mechaniczny ogranicznik mocy, regulowany zewnętrznie. Port ciśnieniowy komory tłoka X3, X4. Zawór DA, ustawienia stałe. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): prawy.
1

MECHANIZM NAPĘDOWY
(25392)

GRUPA »


2

STEROWANIE
(25590)

GRUPA »


3

PŁYTA POŁĄCZENIOWA
(25593)

GRUPA »


4

WSPORNIK NOŚNY
(25394)

GRUPA »


7

NABÓJ REGULACYJNY
(25596)

GRUPA »


10

KORPUS
(22537)


13

SWORZEŃ OBROTU
(10813)


20

KOREK GWINTOWANY
(14354)


21

KOREK GWINTOWANY
(11370)


22

KOREK GWINTOWANY
(11371)


31

KOŁEK SPRĘŻYNUJĄCY
(10396)


32

KOREK GWINTOWANY
(10220)


39

KOREK GWINTOWANY
(19251)


46

ŚRUBA MIMOŚRODOWA
(10814)


47

NAKRĘTKA USZCZELNIAJĄCA
(10815)


98

ZESTAW USZCZELNIEŃ
(20262)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
