A4VG71EP2DT4/32R-NTF02F001SH-S (R902061598)
Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 71 cm3. Z wyłączeniem ciśnienia. Port ciśnieniowy komory tłoka X3, X4. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): prawy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Wał zębaty ANSI B92.1a dla pomp kombinowanych – 1 pompa. Kołnierz łączący SAE J744 2+4 otwory. Przyłącze ciśnieniowe port A i B na górze i na dole. Przyłącze ssania S na dole. Z pompą doładowczą. Bez napędu dodatkowego. Hydrauliczny zawór upustowy, sterowany ciśnieniem 100 do 420 bar z obejściem. Filtracja na przewodzie ssawnym pompy doładowczej.

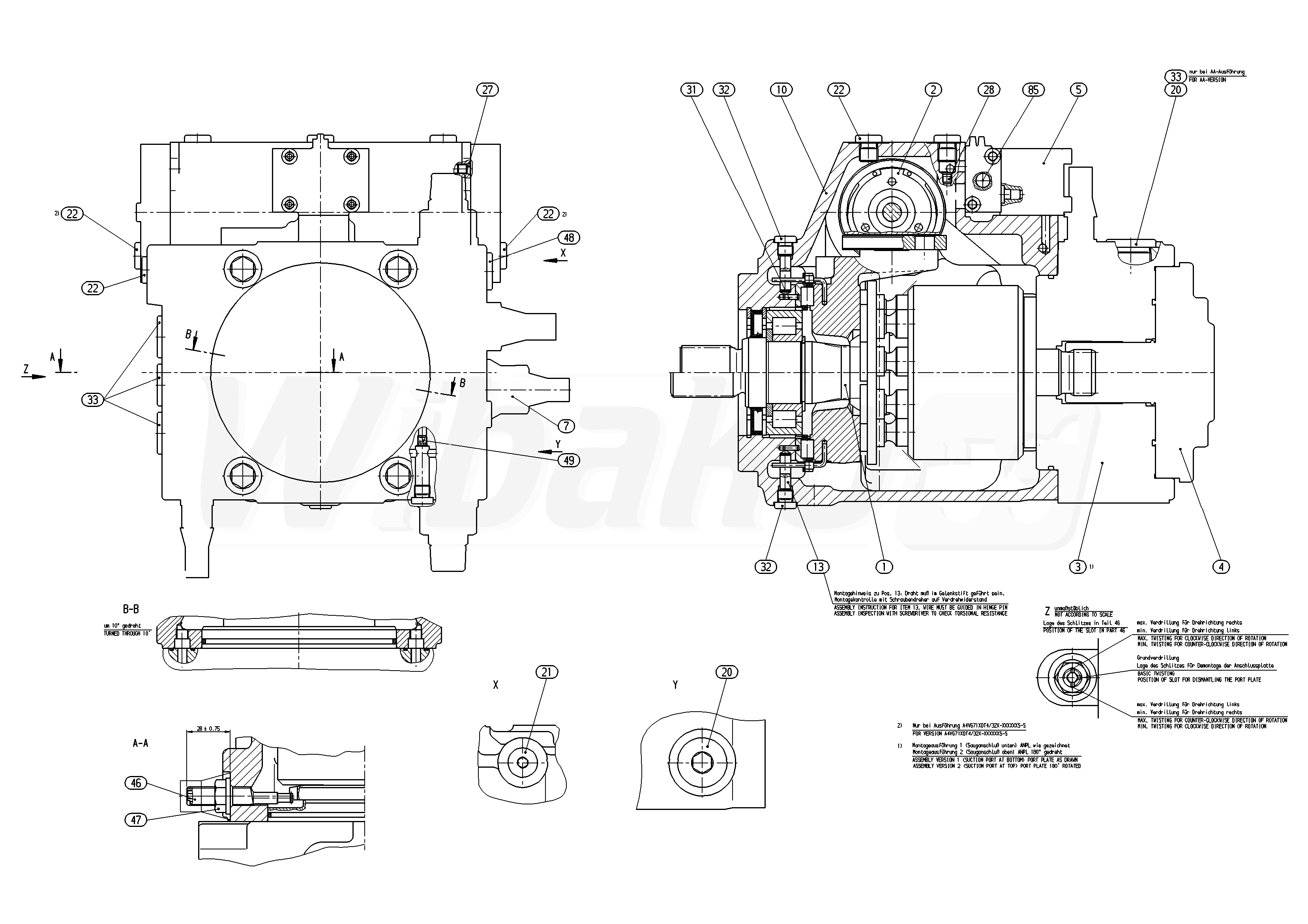

Powyższe schematy należą do Rexroth www.boschrexroth.com
