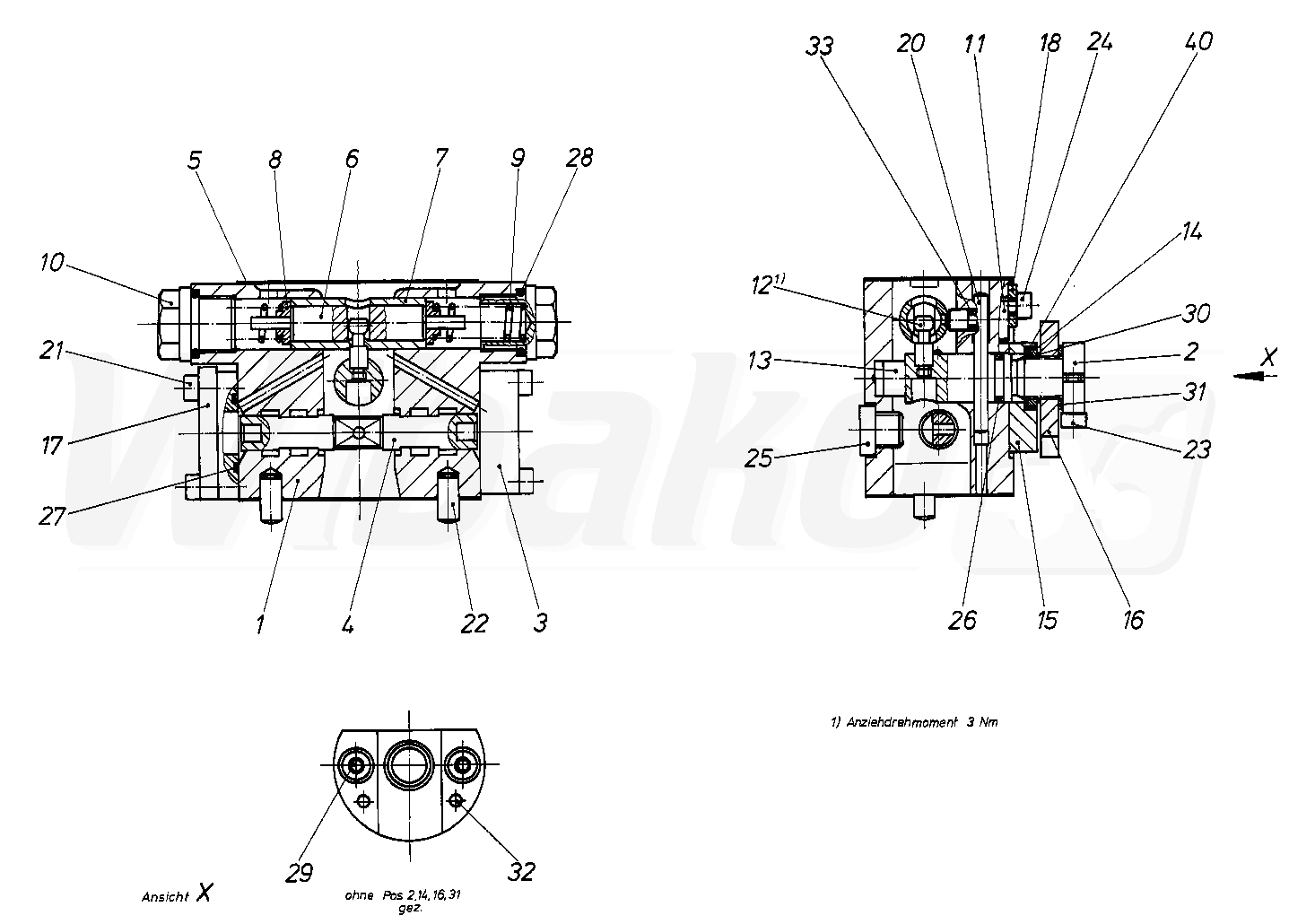

A4VG56HWD1+A4VG28EZ11 (R909434629)
MODUŁ STEROWANIA (55891)

MODUŁ STEROWANIA
(55891)


1

KORPUS
(56486)


2

DŹWIGNIA
(56487)


3

POKRYWA
(12682)


4

TŁOK STERUJĄCY
(12683)


5

USZCZELKA
(12327)


6

TŁOK
(12684)


7

TULEJA
(12685)


8

MISECZKA SPRĘŻYNY
(12686)


9

SPRĘŻYNA DOCISKOWA
(12687)


10

KOREK GWINTOWANY
(12688)


11

BOLEC MIMOŚRODOWY
(12689)


12

SWORZEŃ POZYCJONUJĄCY
(12690)


13

WAŁEK
(56488)


14

TARCZA OGRANICZAJĄCA
(56489)


15

POKRYWA
(56490)


16

TARCZA ZAPADKOWA
(56491)


17

POKRYWA
(56492)


18

PODKŁADKA
(12692)


20

SZTYFT PROSTY
(54611)


21

ŚRUBA Z ŁBEM WALCOWYM
(12693)


22

SZTYFT PROSTY
(12694)


23

ŚRUBA Z ŁBEM WALCOWYM
(17033)


24

ŚRUBA Z ŁBEM WALCOWYM
(12695)


25

KOREK GWINTOWANY
(10220)


26

O-RING
(10512)


27

O-RING
(12696)


28

O-RING
(10482)


29

ŚRUBA Z ŁBEM WALCOWYM
(12810)


30

PIERŚCIEŃ ZABEZPIECZAJĄCY
(12228)


31

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(16253)


32

KOŁEK SPRĘŻYNUJĄCY
(12815)


33

O-RING
(12499)


40

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(12294)
