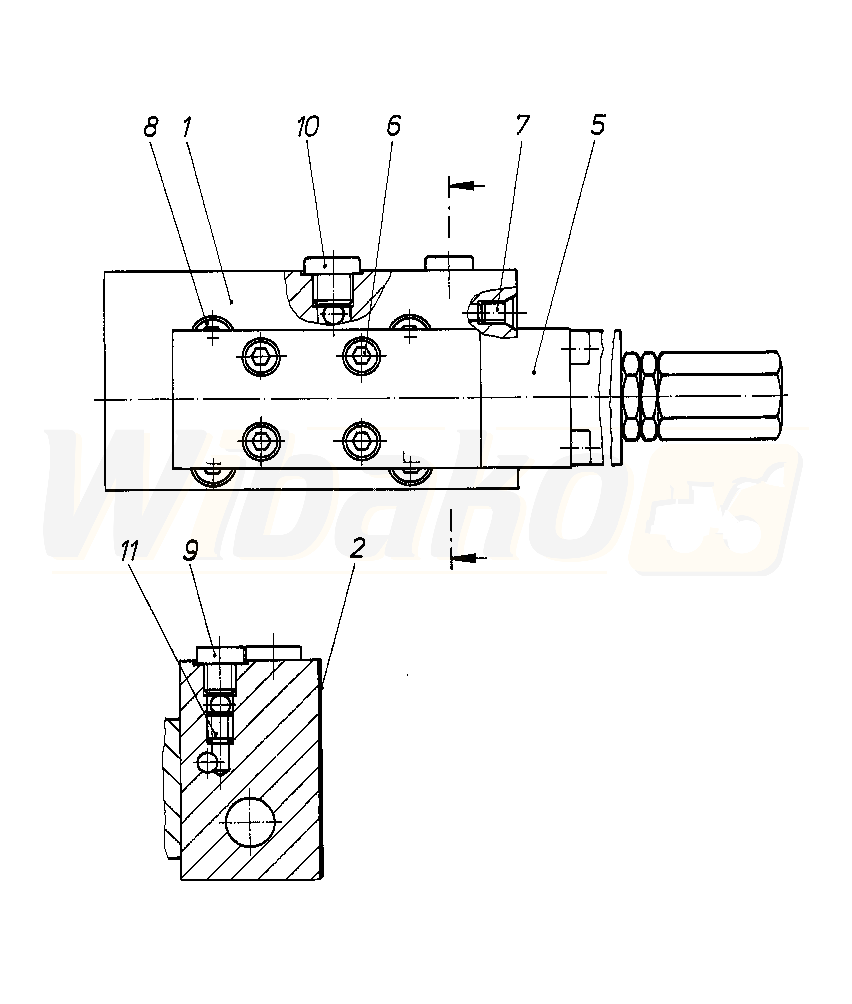

A4VG28NV/30+A4VG28NV/30 (R909429366)
ZAWÓR DOŁĄCZAJĄCY (75724)

ZAWÓR DOŁĄCZAJĄCY
(75724)


1

PŁYTA POŚREDNIA
(75728)


2

USZCZELKA
(12327)


5

ZAWÓR DOŁĄCZAJĄCY
(75729)


6

ŚRUBA Z ŁBEM WALCOWYM
(48956)


7

PODWÓJNY KOREK ZRYWANY
(18990)


8

ŚRUBA Z ŁBEM WALCOWYM
(11853)


9

KOREK GWINTOWANY
(10330)


10

KOREK GWINTOWANY
(10220)


11

DYSZA
(12638)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
