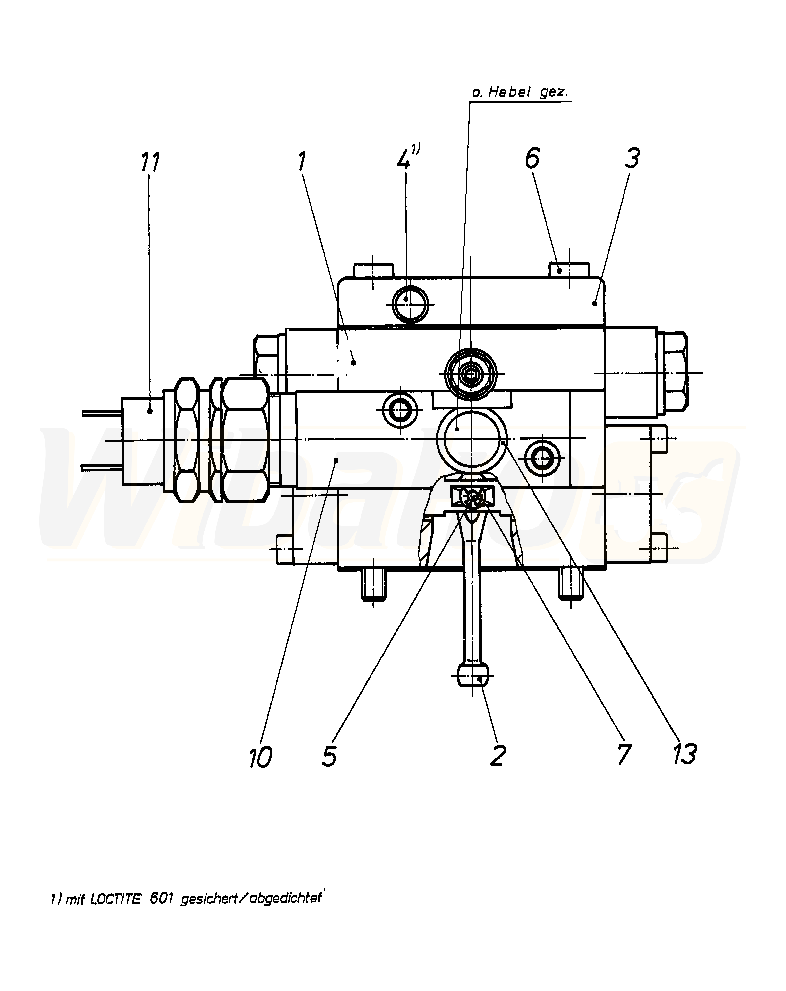

A4VG28HW/30+A4VG28HW/30 (R909429140)
MODUŁ STEROWANIA (75705)

MODUŁ STEROWANIA
(75705)


1

MODUŁ STEROWANIA
(75707)

GRUPA »


2

DŹWIGNIA SPRZĘŻENIA ZWROTNEGO
(12676)


3

POKRYWA
(12677)


4

PODWÓJNY KOREK ZRYWANY
(10871)


5

ŚRUBA
(12678)


6

ŚRUBA Z ŁBEM WALCOWYM
(11854)


7

PODKŁADKA BLOKUJĄCA
(12679)


10

ZESPÓŁ WYŁĄCZNIKA
(75608)

GRUPA »


11

KOŁEK PRZYCISKU
(75609)


13

PODKŁADKA
(75610)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
