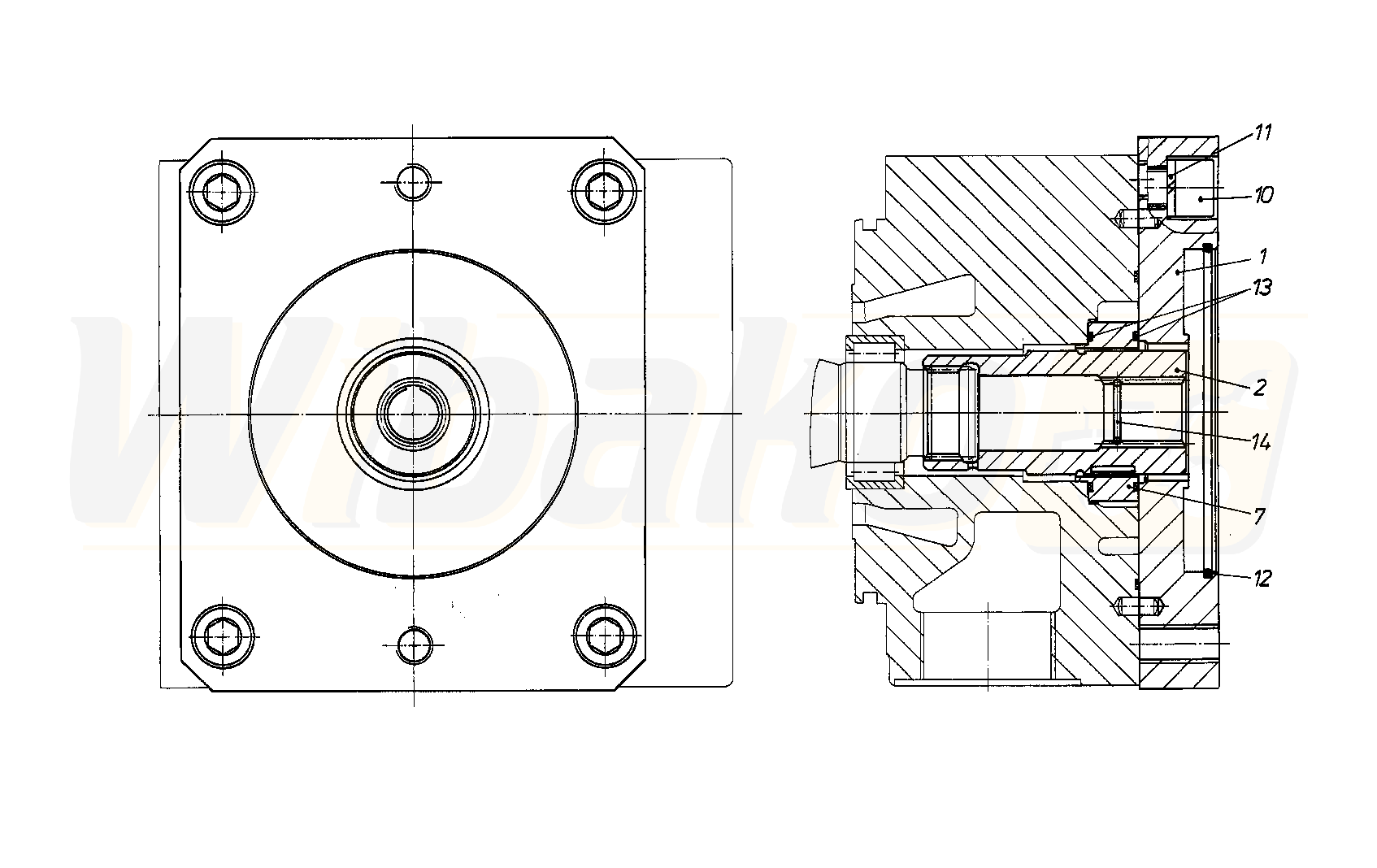

A4VG71DA1D2/30L+A4VG71NV1/30L (R909427278)
WSPORNIK NOŚNY (75602)

WSPORNIK NOŚNY
(75602)


1

KOŁNIERZ BEZPOŚREDNI
(14908)


2

WAŁ NAPĘDU POŚREDNIEGO
(75606)


7

PIERŚCIEŃ USZCZELNIAJĄCY
(14909)


10

ŚRUBA Z ŁBEM WALCOWYM
(14910)


11

SPRĘŻYSTA PODKŁADKA BLOKUJĄCA
(10165)


12

O-RING
(12674)


13

O-RING
(14911)


14

PIERŚCIEŃ ZATRZASKOWY
(14912)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
