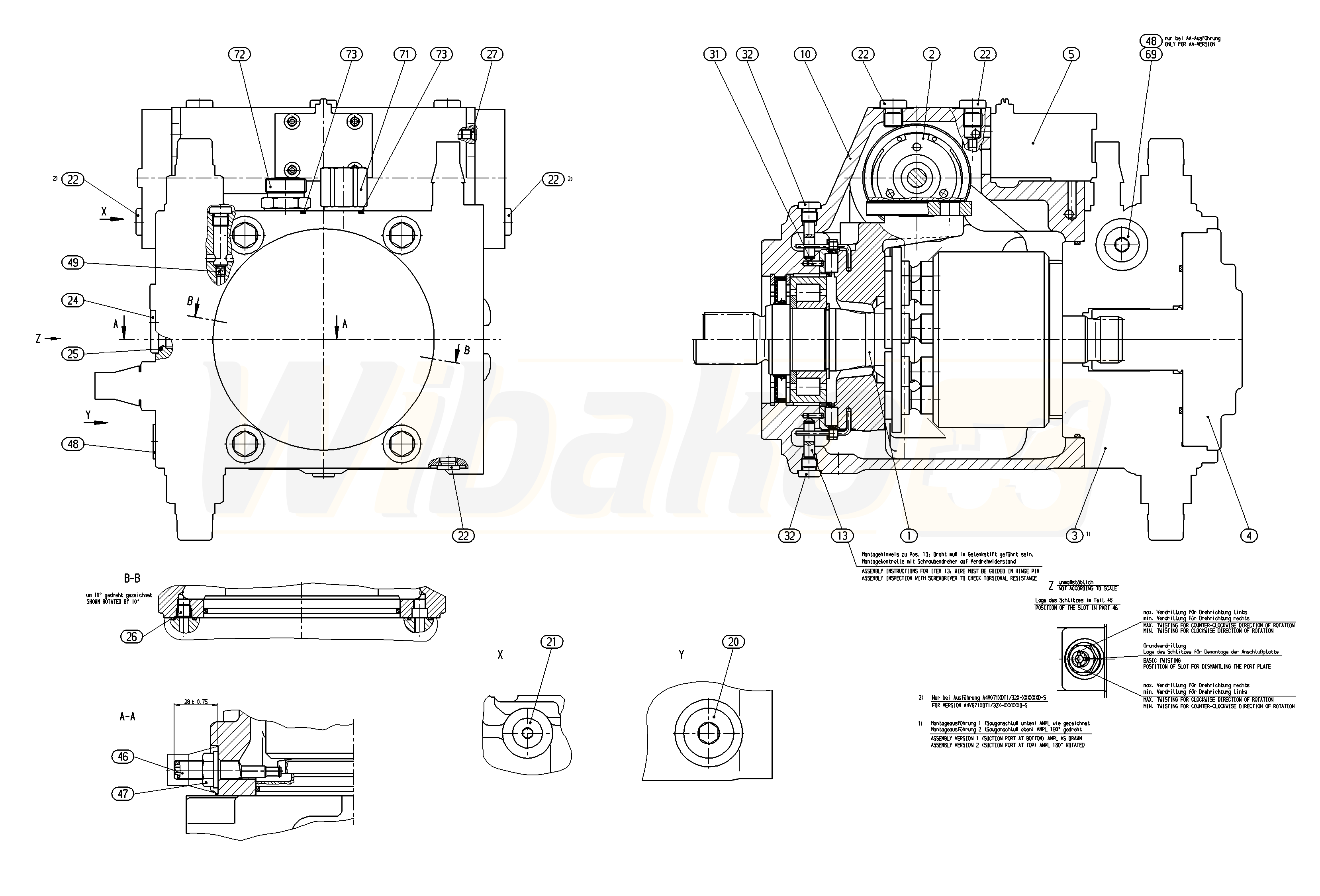

A4VG71DWD1/32L-NZF10F00XD-S (R902028328)

Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 71 cm3. Z wyłączeniem ciśnienia. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): lewy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Wał zębaty DIN 5480 dla pompy pojedyńczej. Kołnierz łączący SAE J744 2+4 otwory. Przyłącze ciśnieniowe port A i B po lewej stronie. Przyłącze ssania S na dole. Z pompą doładowczą. Bez napędu dodatkowego.
1

MECHANIZM NAPĘDOWY
(14512)

GRUPA »


2

STEROWANIE
(75118)

GRUPA »


3

PŁYTA POŁĄCZENIOWA
(75119)

GRUPA »


4

POMPA ZĘBATA O ZAZĘBIENIU
(10613)

GRUPA »


5

MODUŁ STERUJĄCY
(19448)

GRUPA »


10

KORPUS
(14177)


13

SWORZEŃ OBROTU
(10393)


20

KOREK GWINTOWANY
(10394)


21

KOREK GWINTOWANY
(10015)


22

KOREK GWINTOWANY
(10190)


24

KOREK GWINTOWANY
(12195)


25

O-RING
(10534)


26

KOREK GWINTOWANY
(11753)


27

PODWÓJNY KOREK ZRYWANY
(18990)


31

KOŁEK SPRĘŻYNUJĄCY
(10396)


32

KOREK GWINTOWANY
(10220)


46

ŚRUBA MIMOŚRODOWA
(10617)


47

NAKRĘTKA USZCZELNIAJĄCA
(10399)


48

KOREK GWINTOWANY
(10090)


49

ZAŚLEPKA
(12198)


69

KOREK GWINTOWANY
(10395)


71

ELEMENT BLOKUJĄCY
(75120)


72

ZŁĄCZKA
(75121)


73

PIERŚCIEŃ USZCZELNIAJĄCY
(20290)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
