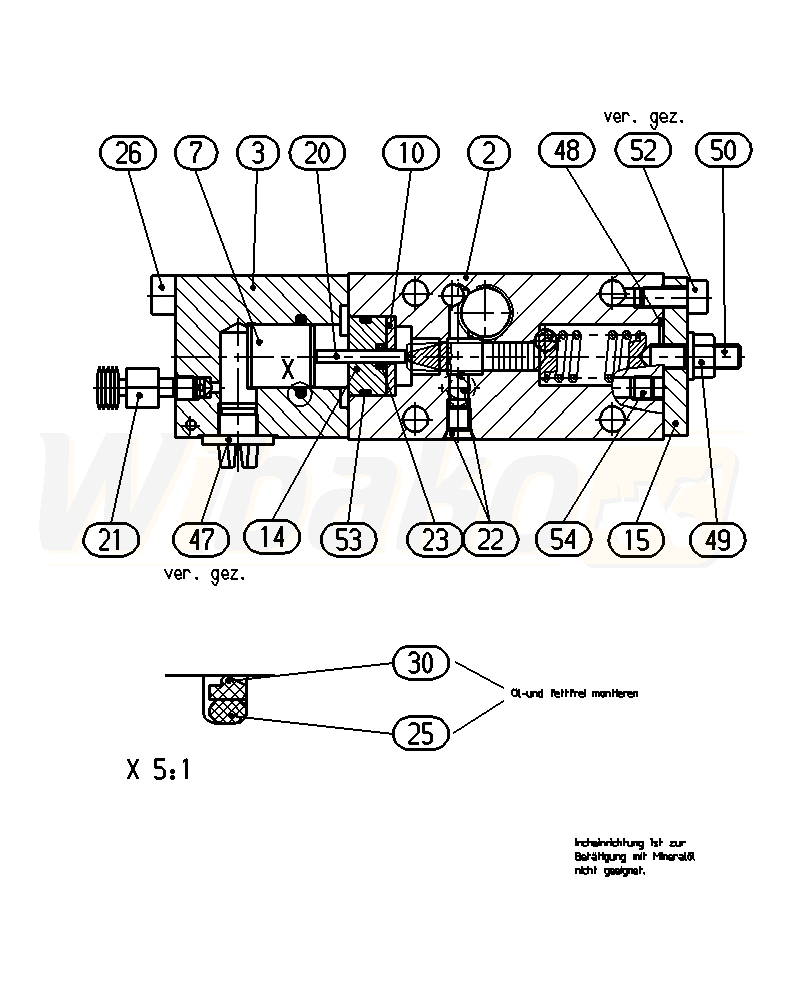

A4VG28DA14/30R-PZC10F011S-S (R909429080)
URZĄDZENIE PRZEMIESZCZEŃ (12494)

URZĄDZENIE PRZEMIESZCZEŃ
(12494)


2

OBUDOWA MECH. PRZEMIESZCZEŃ
(12495)


3

POKRYWA OBUDOWY
(10501)


7

TŁOK
(10502)


10

PODKŁADKA
(10503)


14

TULEJA USZCZELNIAJĄCA
(12496)


15

POKRYWA
(10796)


20

WAŁEK IGLICY
(12497)


21

ZAWÓR ODPOWIETRZAJĄCY
(12498)


22

PODWÓJNY KOREK ZRYWANY


23

O-RING
(12499)


25

O-RING
(12500)


26

ŚRUBA Z ŁBEM WALCOWYM
(10505)


30

USZCZELNIENIE TŁOCZYSKA
(10514)


47

ŚRUBA USZCZELNIAJĄCA
(10515)


48

O-RING
(12501)


49

NAKRĘTKA USZCZELNIAJĄCA
(10369)


50

SZTYFT GWINTOWANY
(10909)


52

ŚRUBA Z ŁBEM WALCOWYM
(10802)


53

O-RING
(10247)


54

SZTYFT GWINTOWANY
(11173)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
