A4VG28DG/32+A4VG28EP4/32 (R902112074)

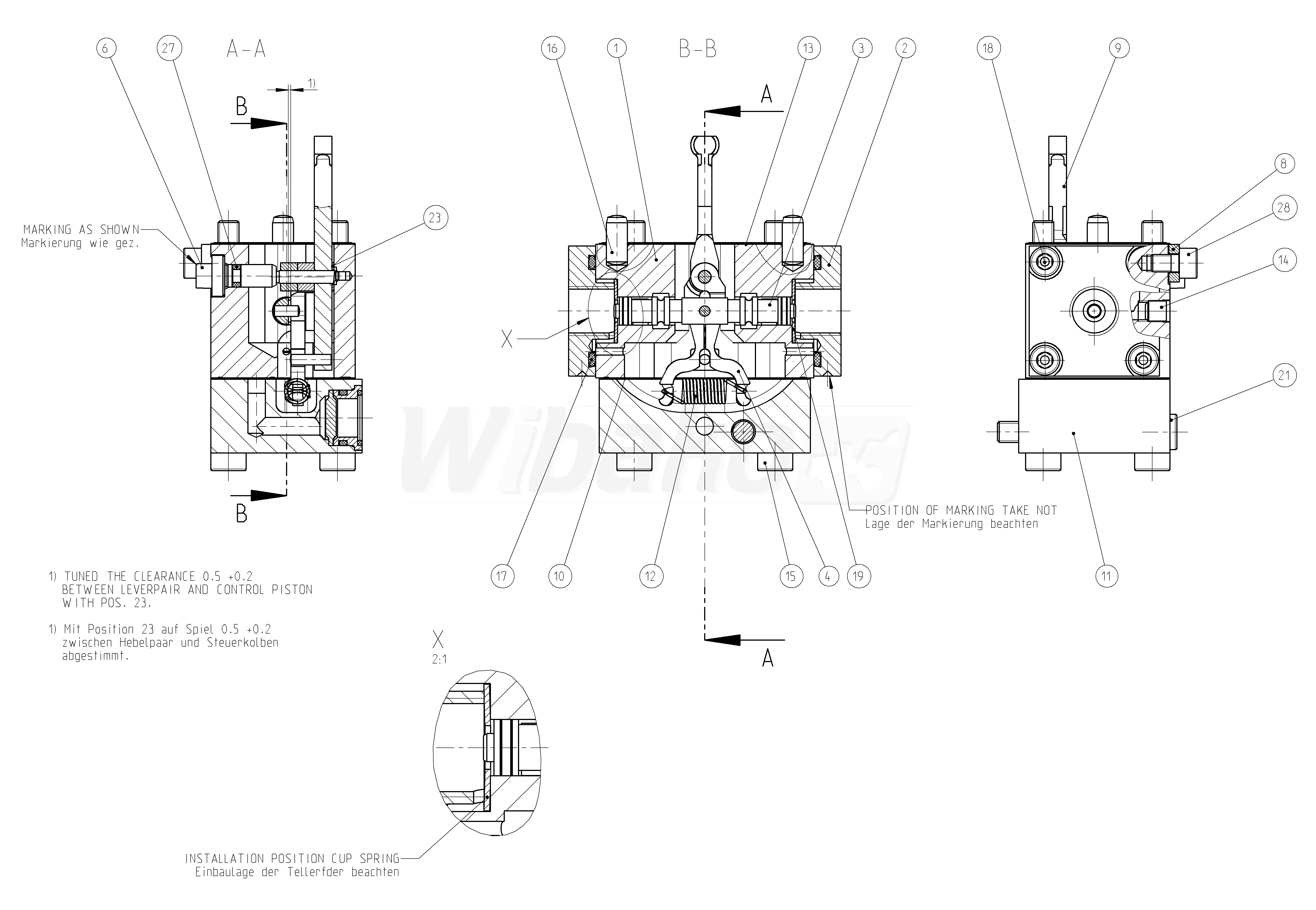

MODUŁ PODSTAWOWY (72849)

MODUŁ PODSTAWOWY
(72849)


1

GRUPA MODUŁU OBUDOWY
(19638)


2

ELEMENT USTALAJĄCY POŁOŻENIE
(13796)


3

TŁOK STERUJĄCY
(13809)


4

PARA DŹWIGNI
(13810)


6

BOLEC MIMOŚRODOWY
(13811)


8

PODKŁADKA
(13410)


9

DŹWIGNIA SPRZĘŻENIA ZWROTNEGO
(15973)


10

USZCZELKA
(13799)


11

POKRYWA
(15462)


12

SPRĘŻYNA ROZCIĄGANA
(72863)


13

USZCZELKA
(10783)


15

ŚRUBA Z ŁBEM WALCOWYM
(12219)


16

SZTYFT PROSTY
(12694)


17

O-RING
(11843)


18

ŚRUBA Z ŁBEM WALCOWYM
(12810)


19

SPRĘŻYNA TALERZYKOWA
(26825)


21

ŚRUBA Z ŁBEM WALCOWYM
(10904)


23

PODKŁADKA
(13802)


23

PODKŁADKA
(13803)


23

PODKŁADKA
(13804)


23

PODKŁADKA
(13805)


23

PODKŁADKA
(13806)


23

PODKŁADKA
(13807)


27

O-RING
(10513)


28

ŚRUBA Z ŁBEM WALCOWYM
(13425)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
