AA4VG90ES5D1/32R-NSF52F021DM-S (R902123911)

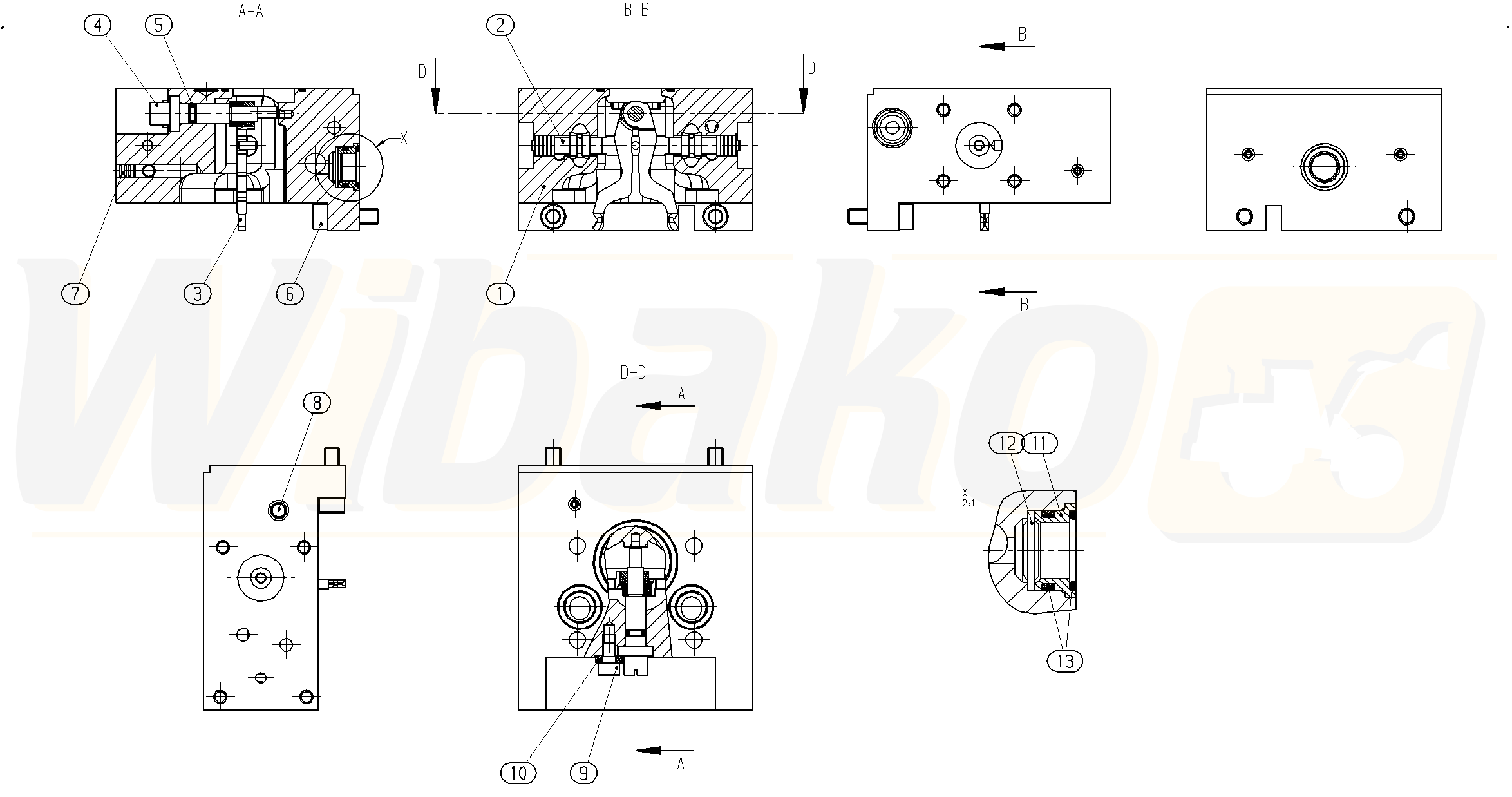

OBUDOWA STEROWANIA (50882)

OBUDOWA STEROWANIA
(50882)


1

KORPUS
(50883)


2

TŁOK STERUJĄCY
(50884)


3

PARA DŹWIGNI
(13407)


4

BOLEC MIMOŚRODOWY
(13408)


5

O-RING
(13429)


6

ŚRUBA Z ŁBEM WALCOWYM
(10506)


7

KOREK USZCZELNIAJĄCY
(18364)


8

KOREK USZCZELNIAJĄCY
(31908)


9

ŚRUBA Z ŁBEM WALCOWYM
(13425)


10

PODKŁADKA
(13410)


11

PIERŚCIEŃ
(13409)


12

TARCZA FILTRU
(13415)


13

O-RING
(10450)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
