AA4VG90EP7D1/32R-NSFXXK021EP-S (R902153394)

Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 90 cm3. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): prawy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Wał zębaty ANSI B92.1a dla pompy pojedyńczej. Kołnierz łączący SAE J744 2+4 otwory.
1

MECHANIZM NAPĘDOWY
(58406)

GRUPA »


2

STEROWANIE
(16013)

GRUPA »


3

PŁYTA POŁĄCZENIOWA
(63754)

GRUPA »


4

WSPORNIK NOŚNY
(63228)

GRUPA »


5

MODUŁ STEROWANIA
(63961)

GRUPA »


10

KORPUS
(63775)


13

SWORZEŃ OBROTU
(10393)


14

SZTYFT POZYCJONUJĄCY
(10183)


20

KOREK GWINTOWANY
(14354)


21

KOREK GWINTOWANY
(11370)


22

KOREK GWINTOWANY
(11371)


24

KOREK GWINTOWANY
(12195)


25

O-RING
(10534)


27

PODWÓJNY KOREK ZRYWANY
(18990)


30

DYSZA
(13378)


31

KOŁEK SPRĘŻYNUJĄCY
(10396)


32

KOREK GWINTOWANY
(10220)


33

KOREK GWINTOWANY
(11369)


39

KOREK GWINTOWANY
(32173)


49

DYSZA
(10618)


51

O-RING
(12776)


93

O-RING
(10227)



powrót

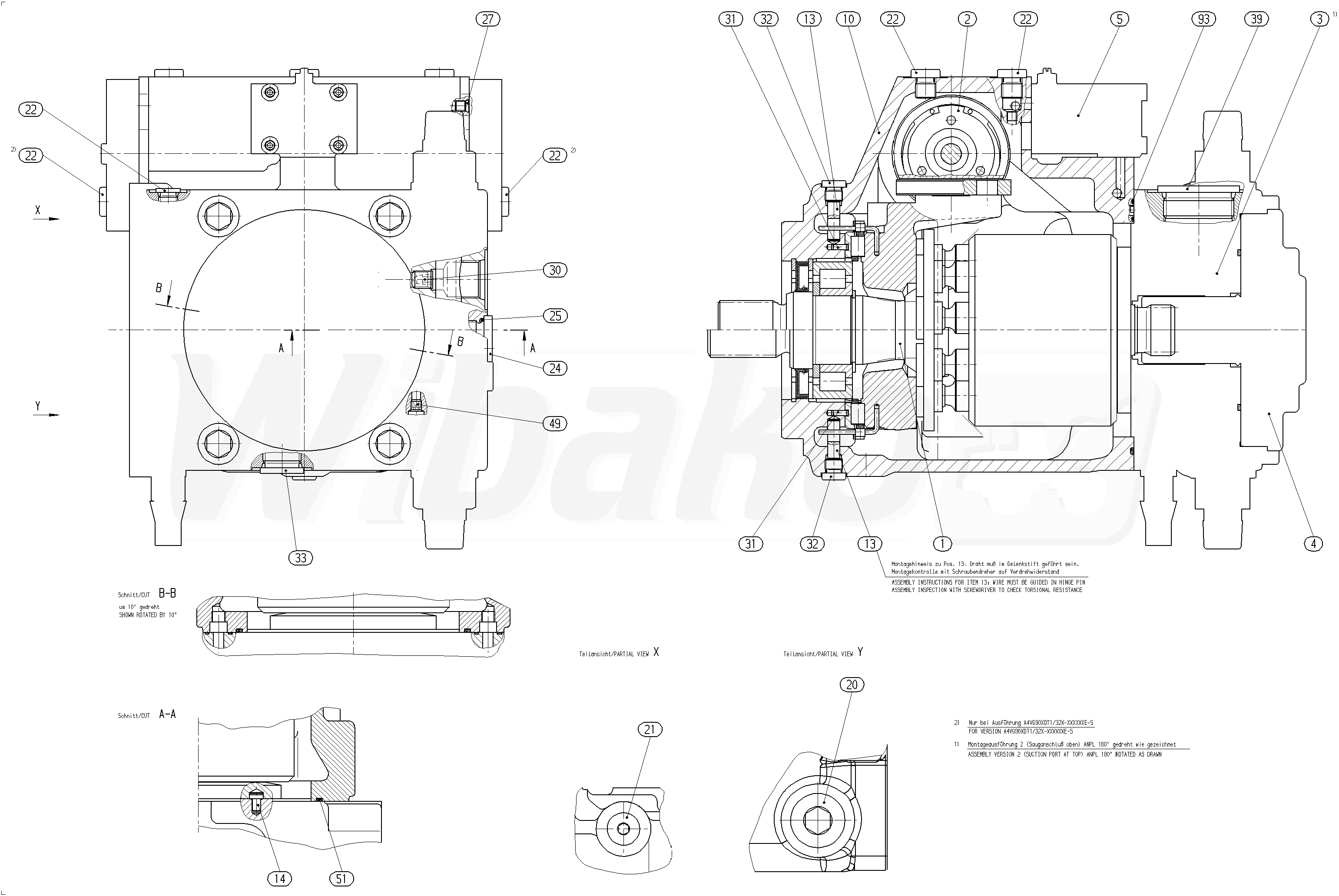

Powyższe schematy należą do Rexroth www.boschrexroth.com
