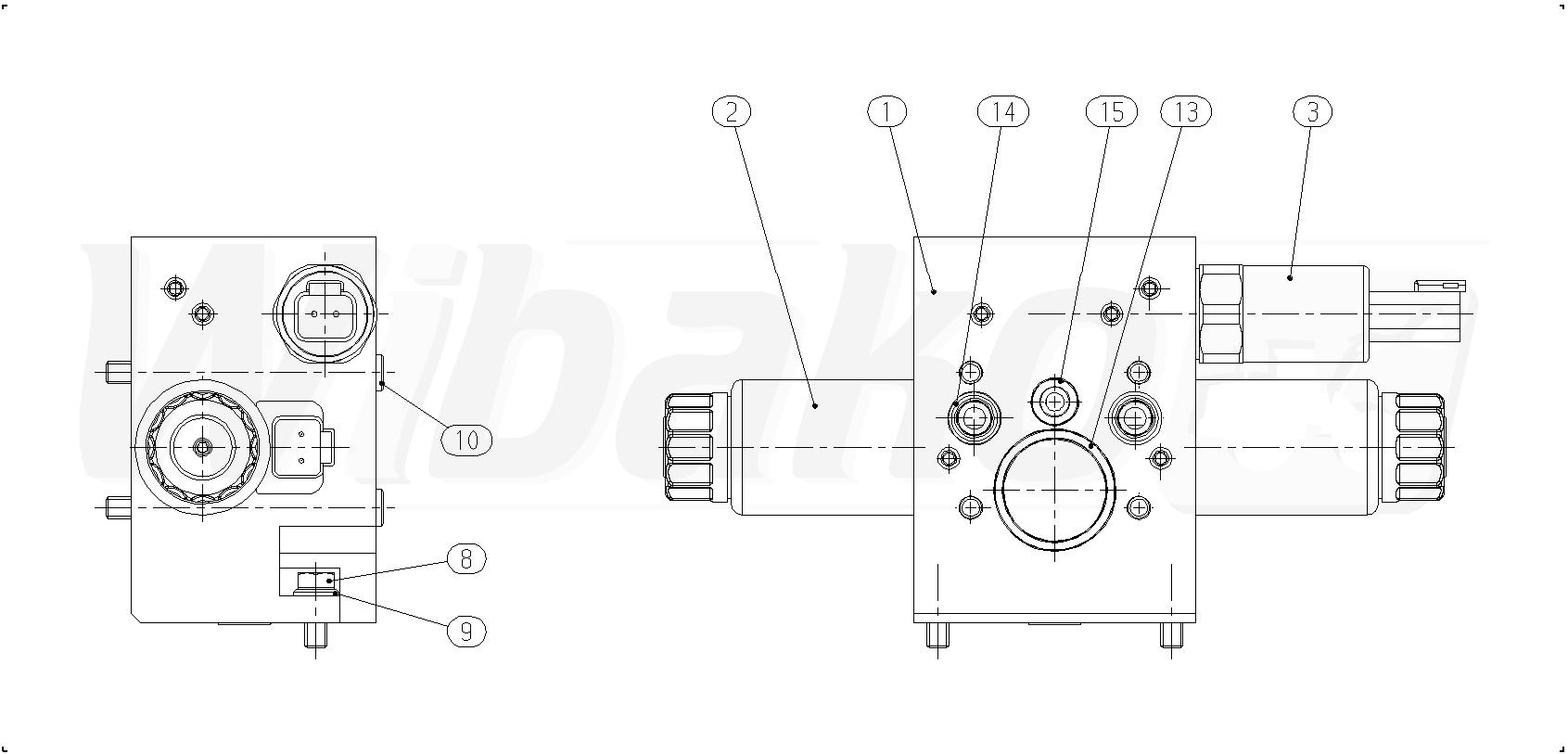

AA4VG90DE2D1/32L-NSFXXF001SRP-S (R902105050)
ROZDZIELACZ (49822)

ROZDZIELACZ
(49822)


1

OBUDOWA ZAWORU
(49823)

GRUPA »


2

ELEKTROMAGNES PRZEŁĄCZAJĄCY
(11168)


3

CIŚNIENIOWY ZAWÓR REDUKCYJNY
(28338)


8

ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM
(13334)


9

PODKŁADKA
(32611)


10

ŚRUBA Z ŁBEM WALCOWYM
(10785)


13

O-RING
(10508)


14

O-RING
(10512)


15

O-RING
(10227)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
