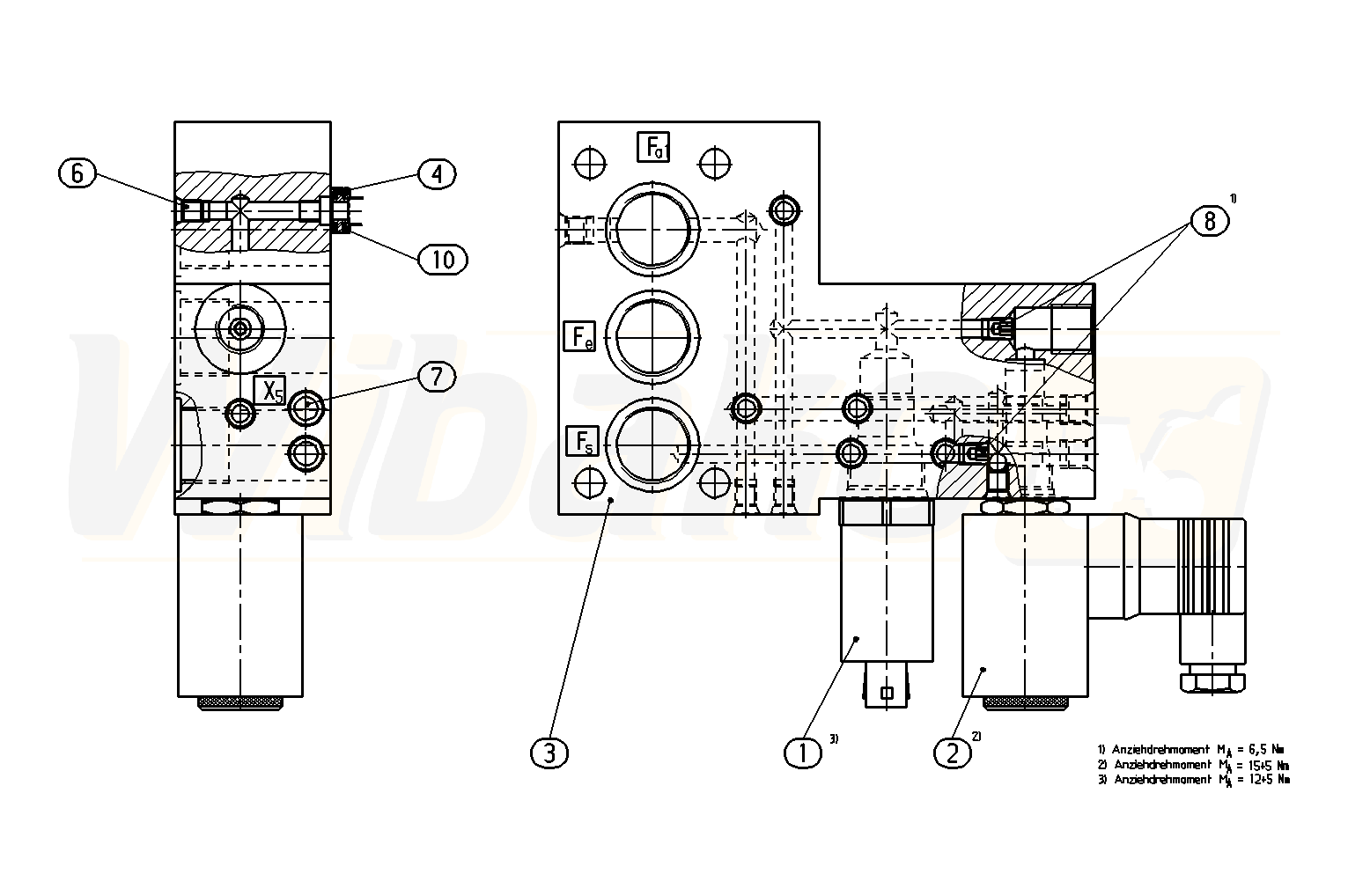

A4VG90EP1DM1/32R-NSF02F001F-S (R902040956)
PŁYTA POŚREDNIA (58599)

PŁYTA POŚREDNIA
(58599)


1

CIŚNIENIOWY ZAWÓR REDUKCYJNY
(22427)


2

ZAWÓR ZASUWOWY
(19615)

GRUPA »


3

KORPUS
(58953)


4

PODKŁADKA
(58954)


6

PODWÓJNY KOREK ZRYWANY
(18990)


7

PODWÓJNY KOREK ZRYWANY
(19009)


8

ZAŚLEPKA
(11172)


10

O-RING
(12860)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
