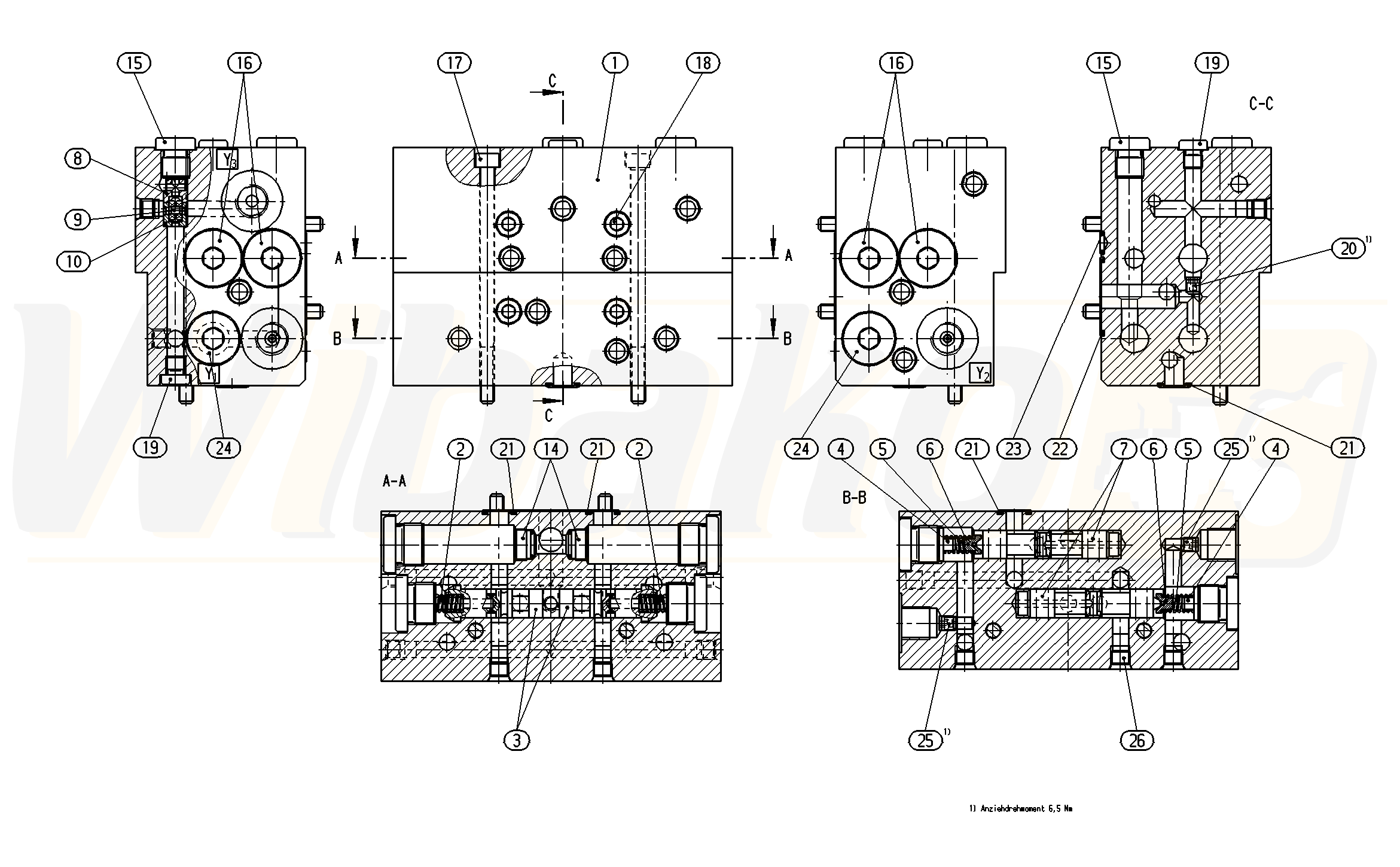

A4VG90DWD1/32R-NZF02F011D-S (R902015227)
MODUŁ STEROWANIA (58336)

MODUŁ STEROWANIA
(58336)


1

KORPUS
(58912)


2

SPRĘŻYNA DOCISKOWA
(16937)


3

TŁOK PRZEPUSTNICY
(58913)


4

MISECZKA SPRĘŻYNY
(58914)


5

SPRĘŻYNA DOCISKOWA
(14461)


6

MISECZKA SPRĘŻYNY
(58915)


7

TŁOK STERUJĄCY
(58916)


8

OBUDOWA ZAWORU
(58917)


9

BOLEC ZAWORU
(14459)


10

OBUDOWA ZAWORU
(14458)


14

ZAWÓR ZWROTNY
(12218)


15

KOREK GWINTOWANY
(11681)


16

KOREK GWINTOWANY
(11292)


17

ŚRUBA Z ŁBEM WALCOWYM
(16939)


18

ŚRUBA Z ŁBEM WALCOWYM
(12219)


19

KOREK GWINTOWANY
(14277)


20

ZAŚLEPKA
(12198)


21

O-RING
(10512)


22

O-RING
(10508)


23

O-RING
(10370)


24

KOREK GWINTOWANY
(15306)


25

DYSZA
(10221)


26

PODWÓJNY KOREK ZRYWANY
(19009)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
