A8VO107EP2X/61R1+A4VG56ED2DM1/32R (R902043661)

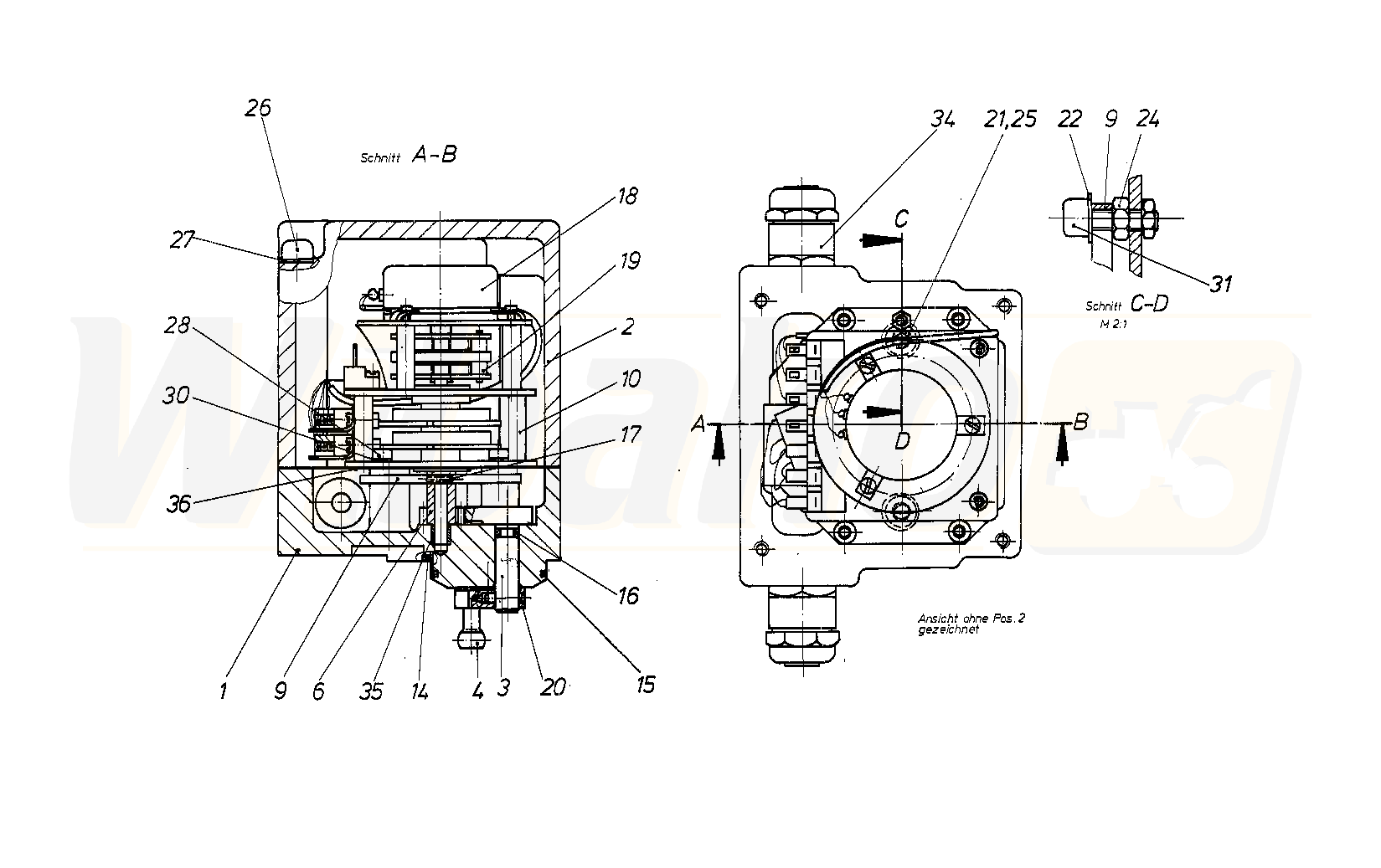

OBUDOWA ZESPOŁU WYŁĄCZNIKA (24117)

OBUDOWA ZESPOŁU WYŁĄCZNIKA
(24117)


1

KORPUS
(20366)


2

POKRYWA OBUDOWY
(27569)


3

WAŁ REGULACYJNY
(20367)


4

DŹWIGNIA
(21654)


6

KOŁO ZĘBATE
(20369)


9

SPRĘŻYNA SPIRALNA
(20370)


10

WSKAŹNIK KĄTA OBROTU
(20371)


14

O-RING
(11087)


15

O-RING
(10508)


16

O-RING
(20372)


17

KOŁEK SPRĘŻYNUJĄCY
(20373)


18

POTENCJOMETR
(24863)


19

SPRZĘGŁO
(24864)


20

KOŁEK SPRĘŻYNUJĄCY
(12815)


21

PIERŚCIEŃ USZCZELNIAJĄCY
(12275)


22

PODKŁADKA
(16411)


24

NAKRĘTKA SZEŚCIOKĄTNA
(20374)


25

ŚRUBA Z ŁBEM WALCOWYM
(11791)


26

ŚRUBA Z ŁBEM WALCOWYM
(20375)


27

SPRĘŻYSTA PODKŁADKA BLOKUJĄCA
(20376)


28

ŚRUBA Z ŁBEM WALCOWYM
(12695)


30

SPRĘŻYSTA PODKŁADKA BLOKUJĄCA
(20377)


31

ŚRUBA Z ŁBEM WALCOWYM
(17947)


34

ZŁĄCZKA
(24865)


35

TULEJA DU
(20379)


36

USZCZELKA
(20380)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
