AA4VG125HD/30R-433411*G* (R909433411)

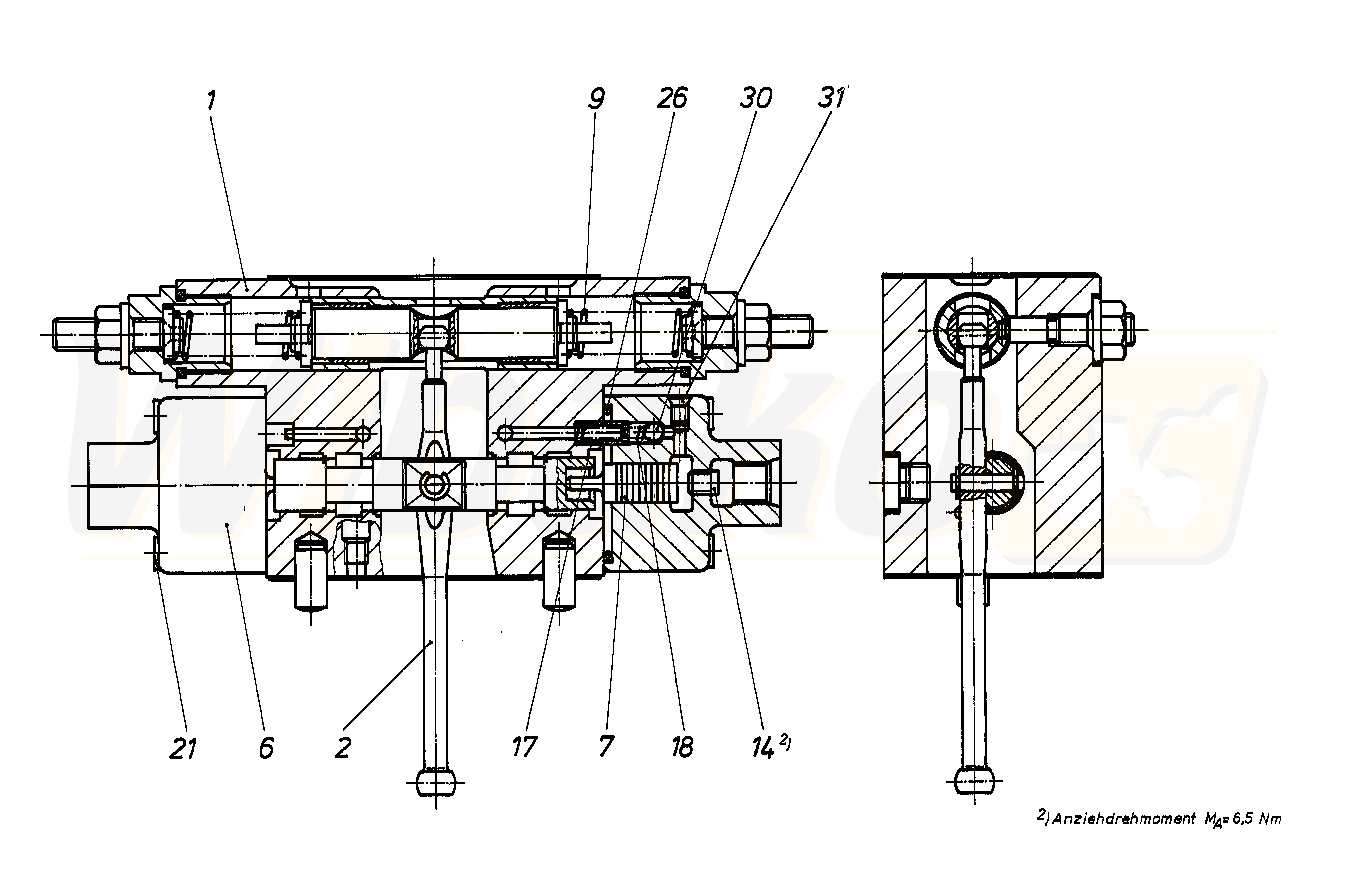

MODUŁ STEROWANIA (53249)

MODUŁ STEROWANIA
(53249)


1

MODUŁ STEROWANIA
(53250)

GRUPA »


2

DŹWIGNIA SPRZĘŻENIA ZWROTNEGO
(53923)


6

KORPUS
(53980)


7

TŁOK
(53956)


9

SPRĘŻYNA DOCISKOWA
(53957)


14

DYSZA
(10619)


17

TULEJA
(53981)


18

SPRĘŻYNA DOCISKOWA
(53982)


21

ŚRUBA Z ŁBEM WALCOWYM
(11438)


26

O-RING
(11969)


30

KULKA
(11069)


31

PODWÓJNY KOREK ZRYWANY
(19008)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
