AA4VG125HD/3-424592*G* (R909424592)

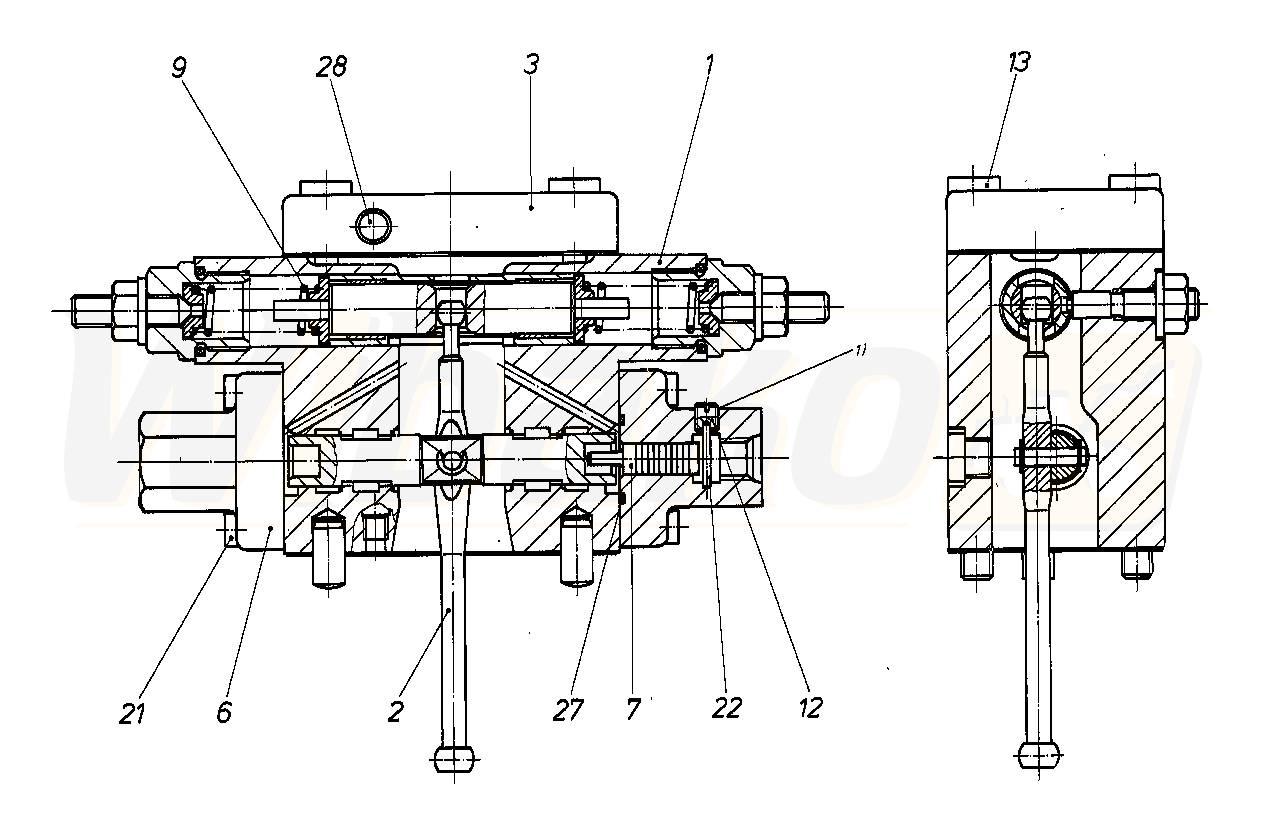

MODUŁ STEROWANIA (53239)

MODUŁ STEROWANIA
(53239)


1

MODUŁ STEROWANIA
(53229)

GRUPA »


2

DŹWIGNIA SPRZĘŻENIA ZWROTNEGO
(53923)


3

POKRYWA
(53952)


6

KORPUS
(53924)


7

TŁOK
(53925)


9

SPRĘŻYNA DOCISKOWA
(53926)


12

SZTYFT GWINTOWANY
(16881)


13

ŚRUBA Z ŁBEM WALCOWYM
(53953)


21

ŚRUBA Z ŁBEM WALCOWYM
(23319)


22

SZTYFT PROSTY
(53927)


27

O-RING
(12696)


28

PODWÓJNY KOREK ZRYWANY
(19009)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
