AA4VG125EP4DT1/32R-NSF52F041DH-K (R902125440)
Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 125 cm3. Przestawianie elektrohydrauliczne z zaworem proporcjonalnym, U = 24 V. Z wyłączeniem ciśnienia. Port ciśnieniowy komory tłoka X3, X4. Bez zaworu DA. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): prawy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy). Wał zębaty ANSI B92.1a dla pompy pojedyńczej. Kołnierz łączący SAE J744 2+4 otwory. Z pompą doładowczą. Kołnierz SAE J744 101-2 (B), Piasta do wału zębatego 1 in 15T 16/32DP. Hydrauliczny zawór upustowy, sterowany ciśnieniem 100 do 420 bar z obejściem. Filtracja na przewodzie ciśnieniowym pompy doładowczej. Porty do zewnętrznej filtracji obwodu doładowania (Fe and Fa).

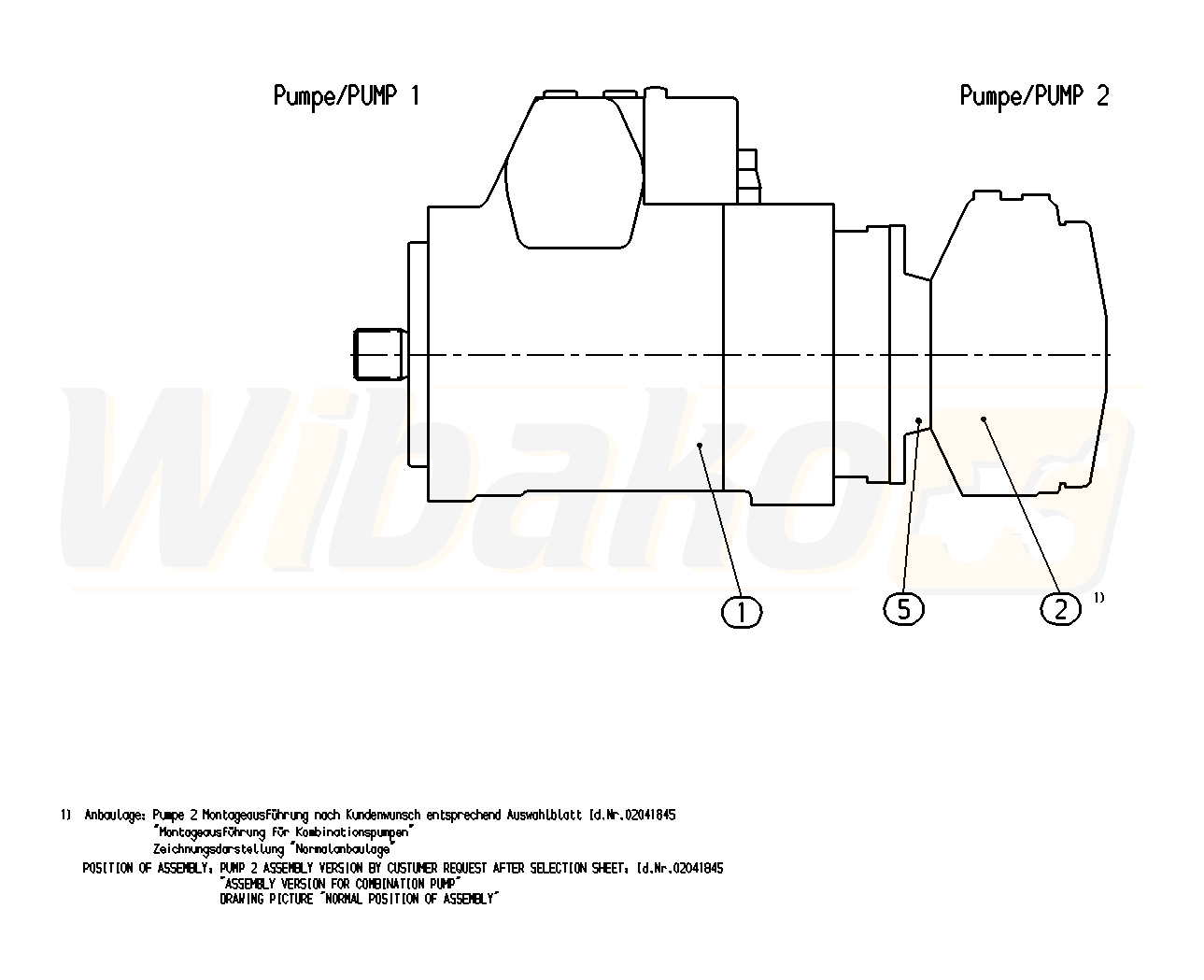

Powyższe schematy należą do Rexroth www.boschrexroth.com
