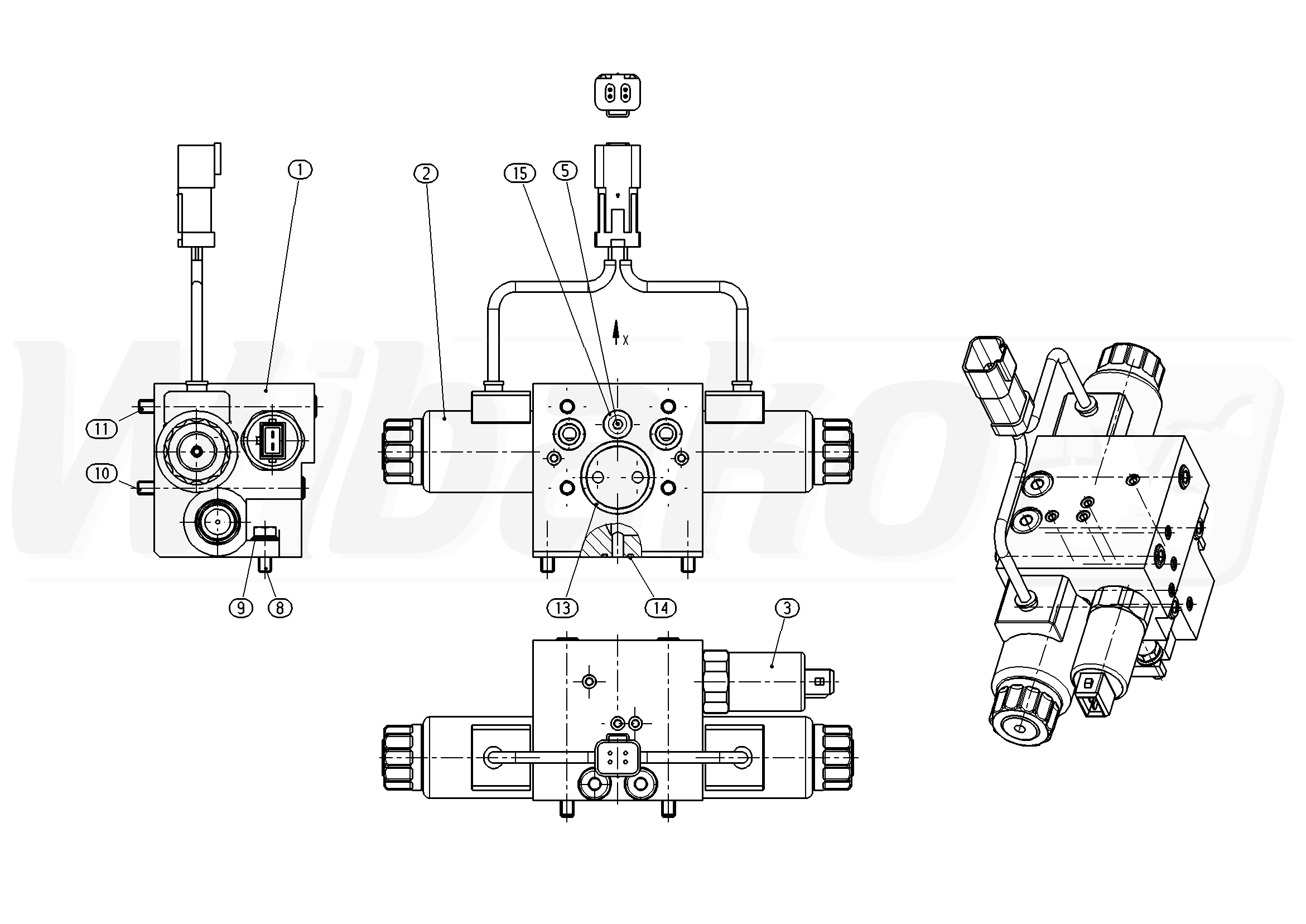

AA4VG125ED1DM1/32R-NSF52F001F-S (R902041580)
ROZDZIELACZ (49396)

ROZDZIELACZ
(49396)


1

OBUDOWA ZAWORU
(49397)

GRUPA »


2

ELEKTROMAGNES PRZEŁĄCZAJĄCY
(15670)


3

CIŚNIENIOWY ZAWÓR REDUKCYJNY
(23312)


5

ŚRUBA PRZEPUSTNICY
(13181)


8

ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM
(13334)


9

PODKŁADKA
(32611)


10

ŚRUBA Z ŁBEM WALCOWYM
(10785)


11

ŚRUBA Z ŁBEM WALCOWYM
(12220)


13

O-RING
(10508)


14

O-RING
(15512)


15

O-RING
(10227)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
