A4VG125HW/32+A4VG28EP2/30 (R902024137)

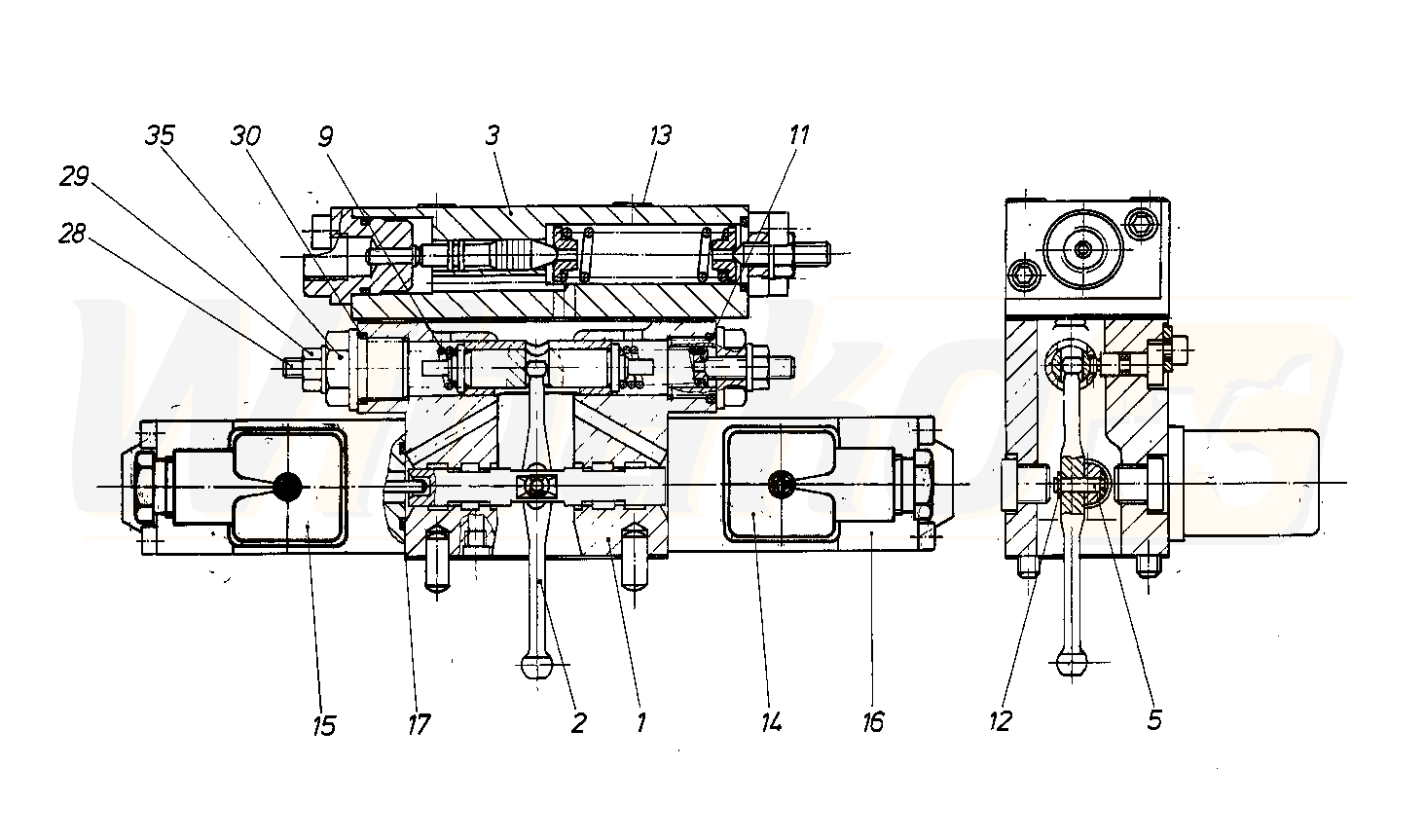

MODUŁ STERUJĄCY (29772)

MODUŁ STERUJĄCY
(29772)


1

MODUŁ STEROWANIA
(23535)

GRUPA »


2

DŹWIGNIA SPRZĘŻENIA ZWROTNEGO
(24696)


3

ZAWÓR ODCINAJĄCY
(23573)

GRUPA »


5

ŚRUBA
(12678)


9

SPRĘŻYNA DOCISKOWA
(17480)


11

MISECZKA SPRĘŻYNY
(24698)


12

PODKŁADKA BLOKUJĄCA
(12679)


13

ŚRUBA Z ŁBEM WALCOWYM
(24739)


14

WTYCZKA
(10518)


15

WTYCZKA
(10519)


17

O-RING
(12696)


28

SZTYFT GWINTOWANY
(10909)


29

NAKRĘTKA USZCZELNIAJĄCA
(10369)


30

O-RING
(11092)


35

KOREK GWINTOWANY
(24699)


45

ELEKTROMAGNES PROPORCJONALNY
(14205)

GRUPA »



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
