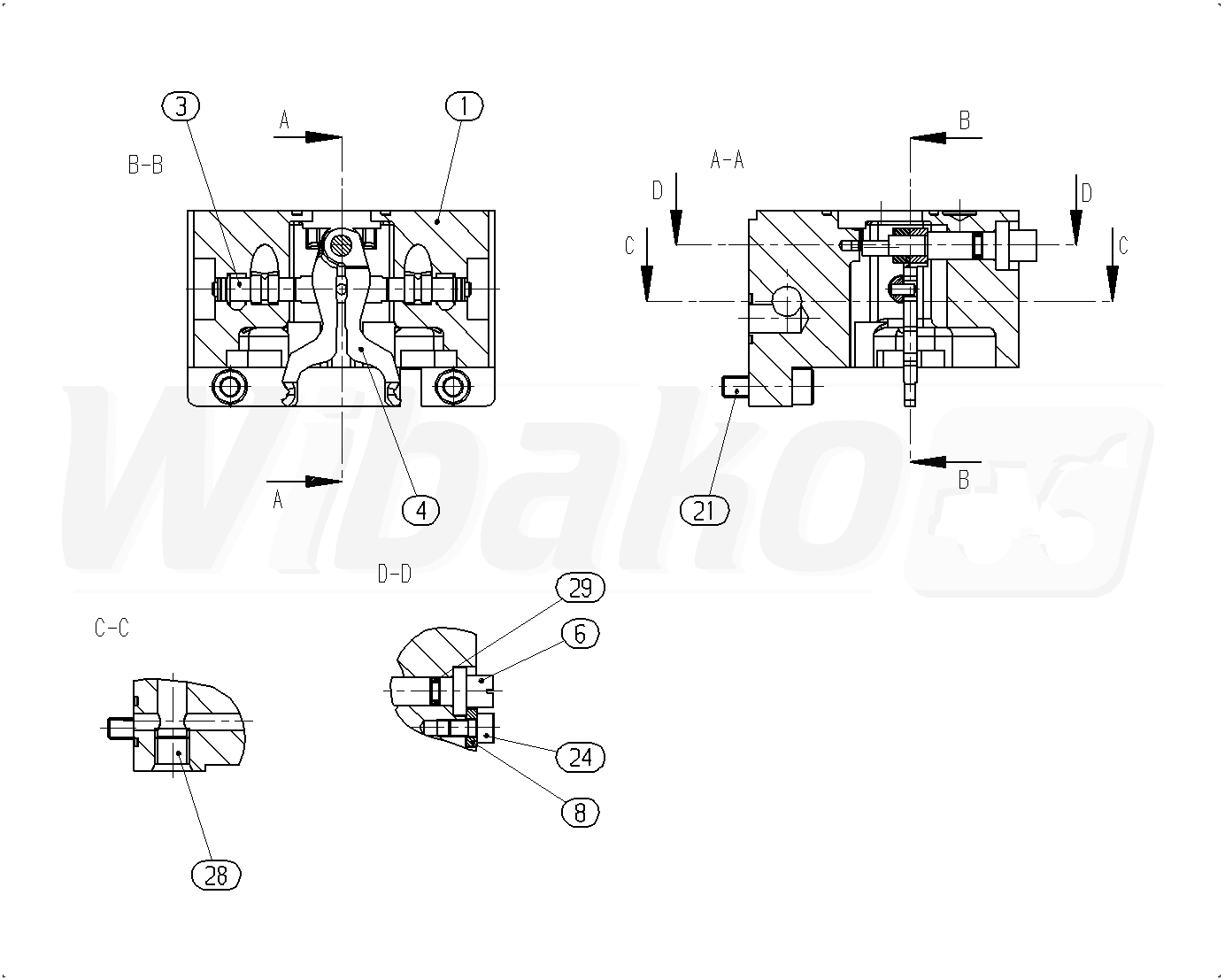

A4VG125EP2DM1/32L-VZF02F001PP-S (R902102047)
OBUDOWA STEROWANIA (32408)

OBUDOWA STEROWANIA
(32408)


1

KORPUS
(15515)


3

TŁOK STERUJĄCY
(15516)


4

PARA DŹWIGNI
(13407)


6

BOLEC MIMOŚRODOWY
(13408)


8

PODKŁADKA
(13410)


21

ŚRUBA Z ŁBEM WALCOWYM
(10506)


24

ŚRUBA Z ŁBEM WALCOWYM
(13425)


28

PODWÓJNY KOREK ZRYWANY
(19010)


29

O-RING
(32618)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
