AA4VG56EZ2M1/32R-NXC60N003EP-S (R902102305)

Pompa tłokowa osiowa o zmiennej objętości roboczej A4VG. Wielkość nominalna 56 cm3. Sterowanie dwupunktowe, elektryczne U = 24 V. Mechaniczny ogranicznik mocy, regulowany zewnętrznie. Bez zaworu DA. Seria 3, indeks 2. Kierunek obrotów (patrząc na końcówkę wału): prawy. NBR (kauczuk nitrylowy), pierścień uszczelniający wału wykonany z FKM (kauczuk fluorowy).
1

MECHANIZM NAPĘDOWY
(22249)

GRUPA »


2

STEROWANIE
(18500)

GRUPA »


3

PŁYTA POŁĄCZENIOWA
(22250)

GRUPA »


5

ROZDZIELACZ
(22253)

GRUPA »


10

KORPUS
(15075)


13

SWORZEŃ OBROTU
(10813)


14

SZTYFT POZYCJONUJĄCY
(10183)


20

KOREK GWINTOWANY
(14354)


21

KOREK GWINTOWANY
(11370)


22

KOREK GWINTOWANY
(11371)


23

KOREK GWINTOWANY
(11372)


27

PODWÓJNY KOREK ZRYWANY


28

DYSZA
(10073)


31

KOŁEK SPRĘŻYNUJĄCY
(10396)


32

KOREK GWINTOWANY
(10220)


46

SZTYFT GWINTOWANY
(12272)


47

NAKRĘTKA USZCZELNIAJĄCA
(10815)



powrót

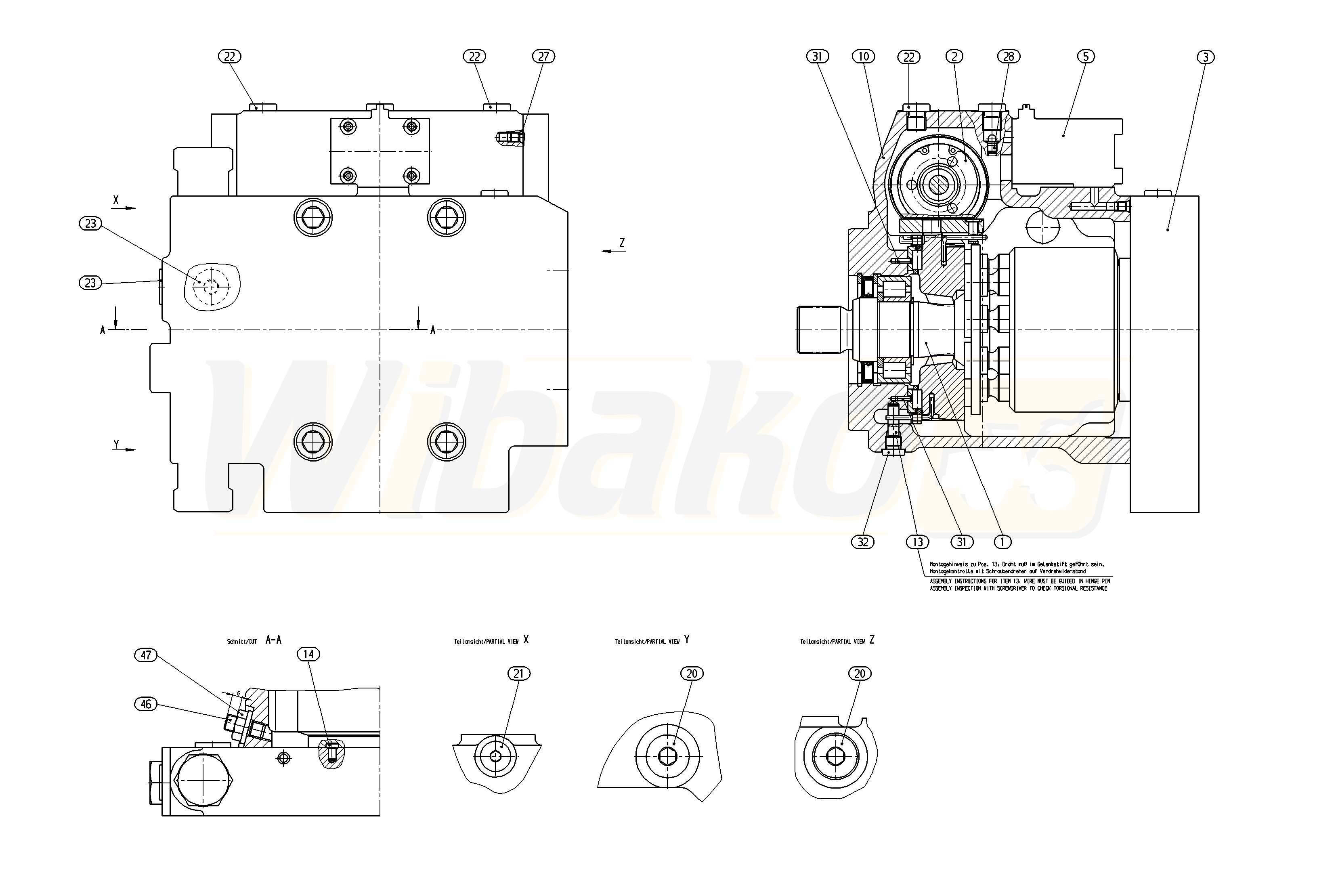

Powyższe schematy należą do Rexroth www.boschrexroth.com
