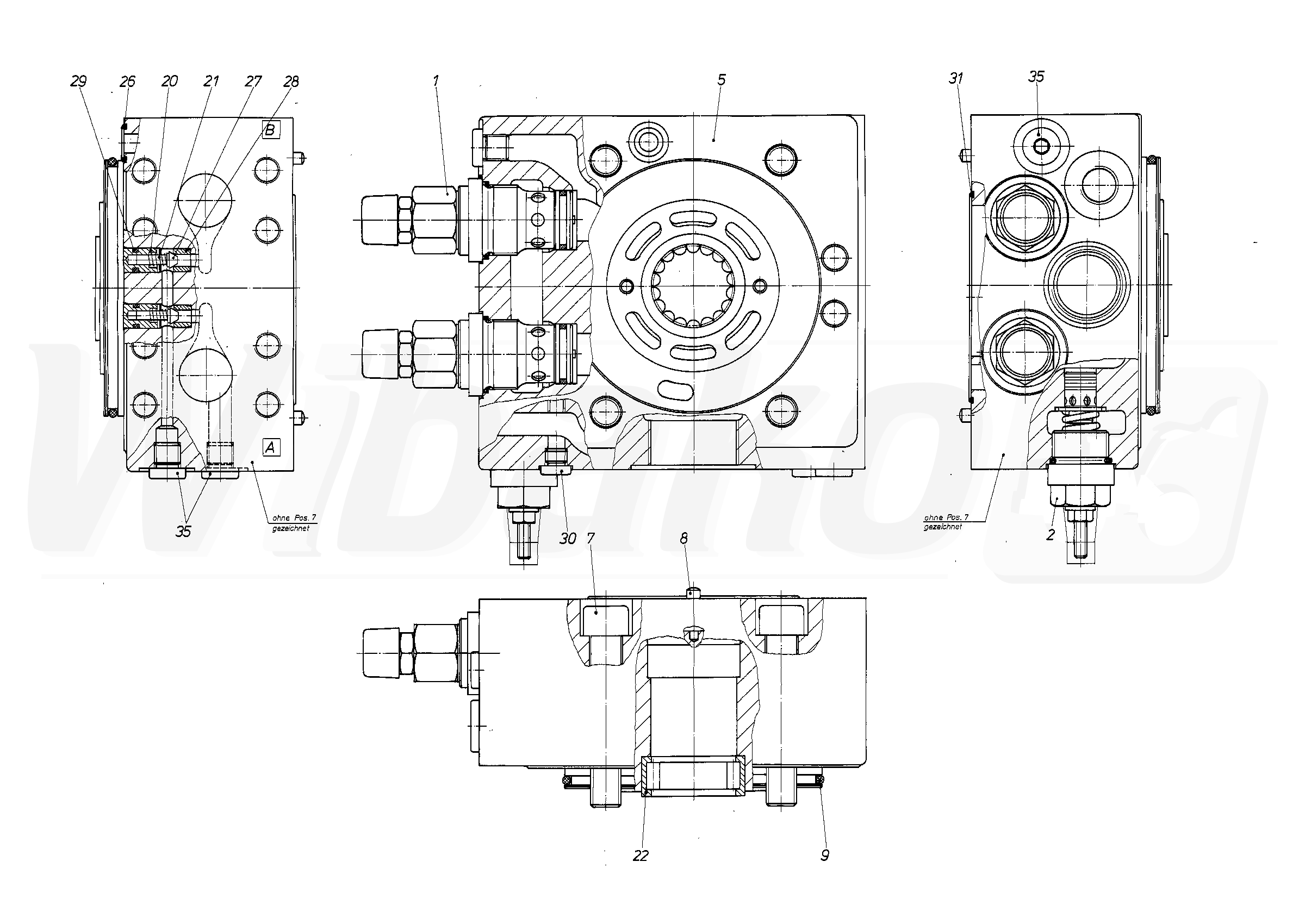

A4VG71NV1/30L (R909427280)
PŁYTA POŁĄCZENIOWA (14867)

PŁYTA POŁĄCZENIOWA
(14867)


1

ZAWÓR CIŚNIENIOWY
(10452)

GRUPA »


2

HYDRAULICZNY ZAWÓR UPUSTOWY


5

PŁYTA POŁĄCZENIOWA
(14899)


7

ŚRUBA Z ŁBEM WALCOWYM
(10868)


8

SZTYFT PROSTY
(14900)


9

O-RING
(11006)


20

TULEJA SPRĘŻYNY
(14901)


21

SPRĘŻYNA DOCISKOWA
(13038)


22

ŁOŻYSKO WAŁECZKOWE
(14902)


26

O-RING
(14903)


27

STOŻEK ZAWORU
(13041)


28

GNIAZDO ZAWORU
(13042)


29

O-RING
(10188)


30

KOREK GWINTOWANY
(10220)


31

O-RING


35

KOREK GWINTOWANY
(10190)
