A4VG125EP2D1/X+A4FM125/X (R902047588)

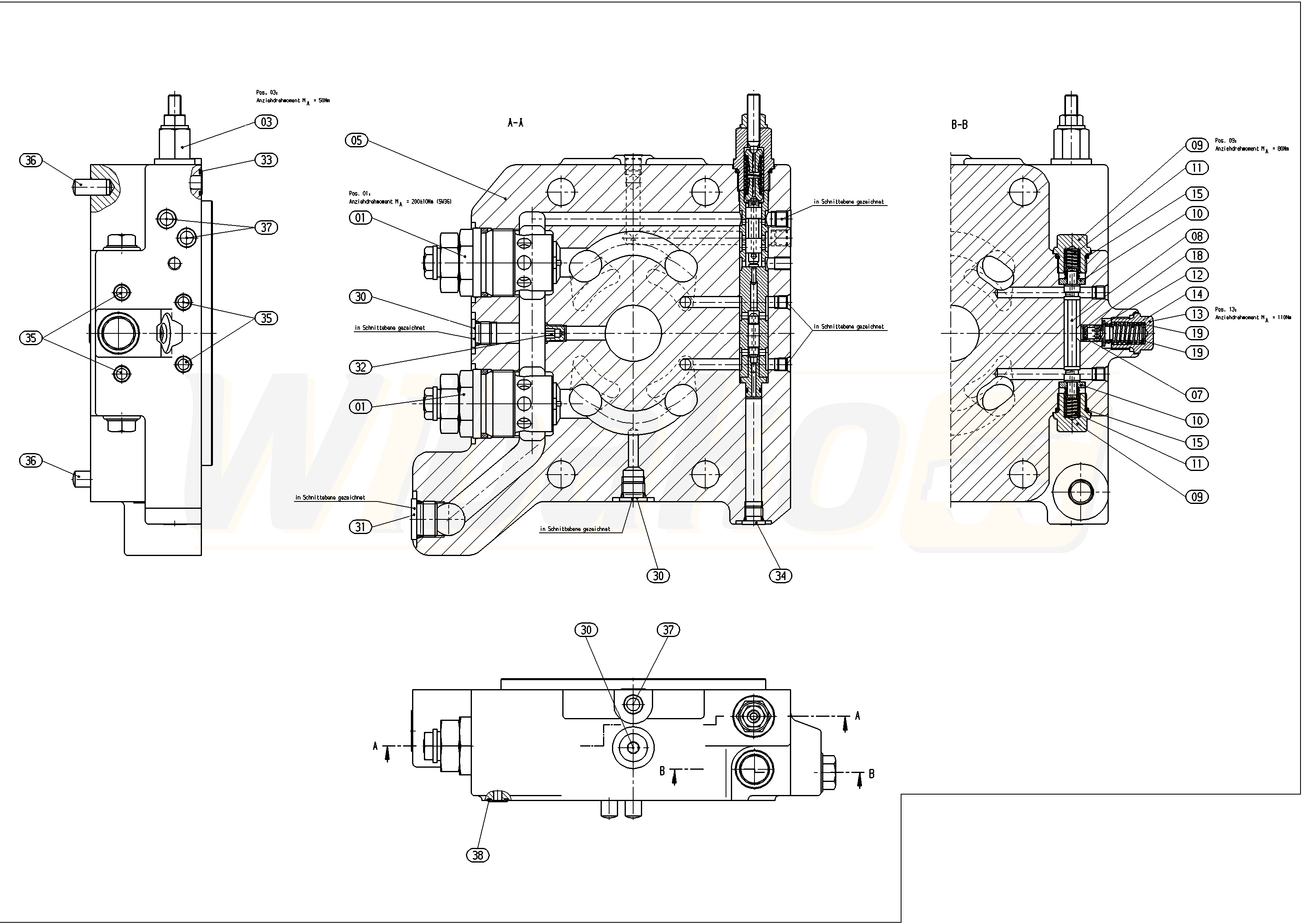

PŁYTA POŁĄCZENIOWA (45110)

PŁYTA POŁĄCZENIOWA
(45110)


1

ZAWÓR CIŚNIENIOWY
(11143)

GRUPA »


3

CIŚNIENIOWY ZAWÓR ODCINAJĄCY
(45111)

GRUPA »


5

PŁYTA POŁĄCZENIOWA
(45470)


7

PRZYSŁONA
(11730)


8

TŁOK W UKŁADZIE PRZEPŁUKIWANIA
(45471)


9

KOREK GWINTOWANY
(11712)


10

PODKŁADKA
(11714)


11

SPRĘŻYNA DOCISKOWA
(11715)


12

TŁOK (SUWAK) ZAWORU
(19711)


13

KOREK GWINTOWANY
(11713)


14

SPRĘŻYNA DOCISKOWA
(11716)


15

O-RING
(11719)


18

PIERŚCIEŃ ZABEZPIECZAJĄCY
(11722)


19

PODKŁADKA OKRĄGŁA POZIOMUJĄCA
(11723)


30

KOREK GWINTOWANY
(11370)


31

KOREK GWINTOWANY
(11369)


32

DYSZA
(19712)


33

O-RING
(10450)


34

KOREK GWINTOWANY
(11371)


35

PODWÓJNY KOREK ZRYWANY
(19009)


36

SZTYFT PROSTY
(12985)


37

PODWÓJNY KOREK ZRYWANY
(19010)


38

O-RING
(10227)
