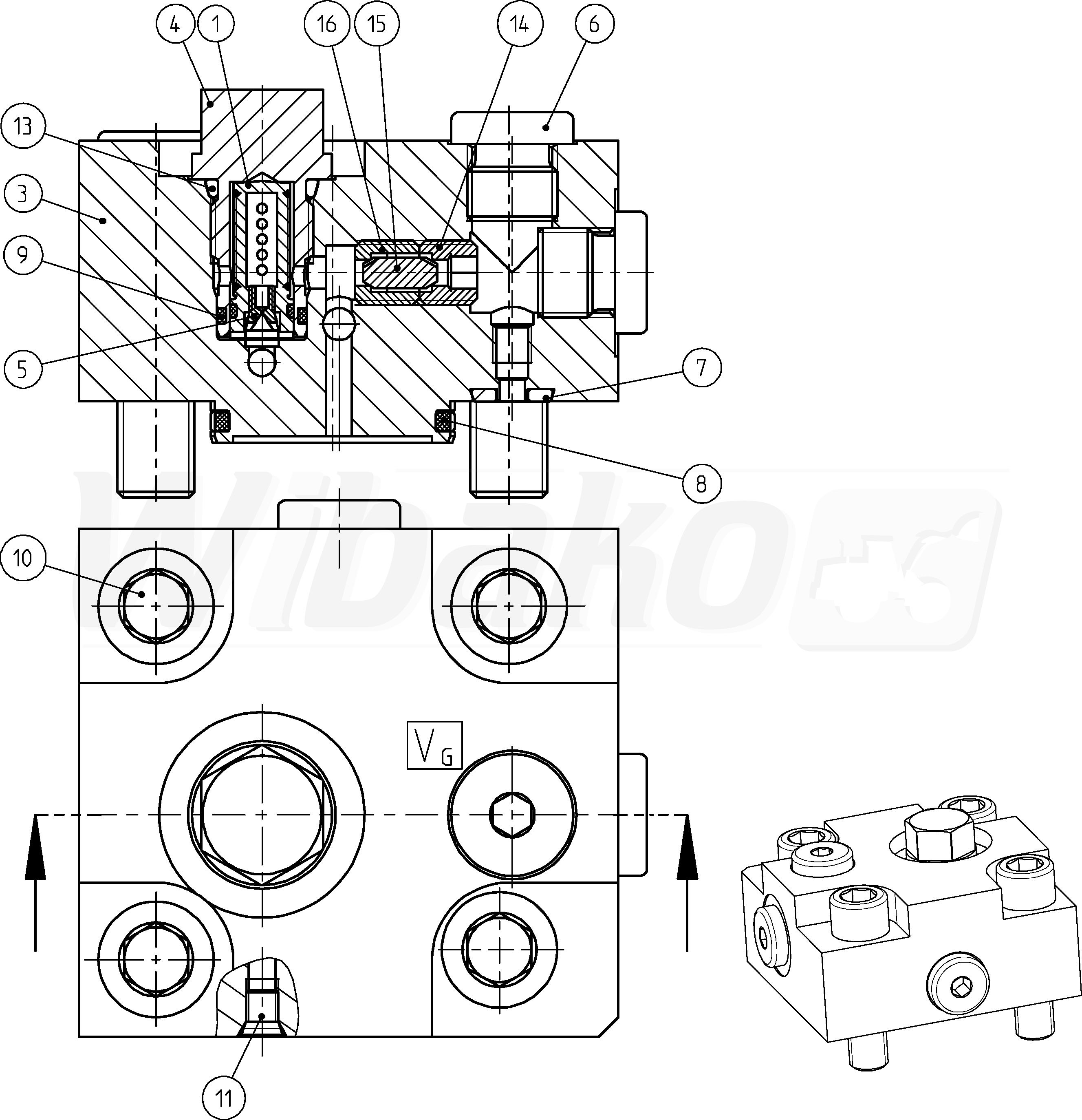

PT-A6VM200HD2D/63W-VAB38800B-S *AE* (R902250885)
POKRYWA (184040)

POKRYWA
(184040)


1

FILTR
(170157)


3

POKRYWA
(177363)


4

KOREK GWINTOWANY
(170159)


5

DYSZA
(170160)


6

KOREK GWINTOWANY
(11348)


7

O-RING
(79329)


8

O-RING
(16406)


9

O-RING
(17023)


10

ŚRUBA Z ŁBEM WALCOWYM
(13781)


11

PODWÓJNY KOREK ZRYWANY
(19008)


13

O-RING
(152291)


14

ŚRUBA PRZEPUSTNICY
(12384)


15

KOŁEK PRZEPUSTNICY
(12403)


16

ŚRUBA PRZEPUSTNICY
(12382)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
