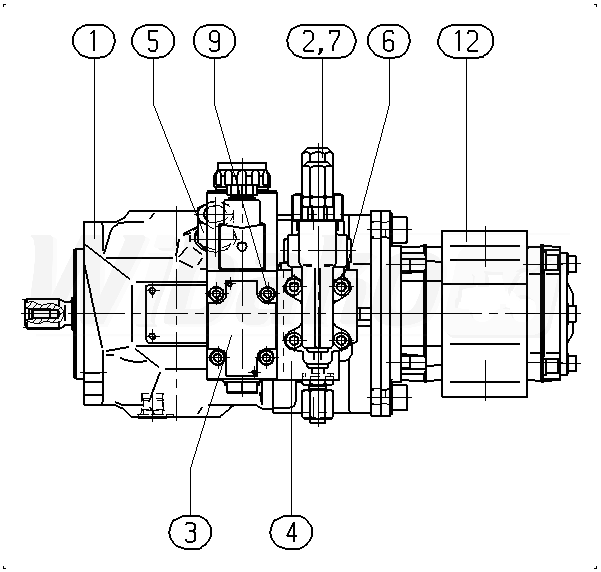

AE A10VSO 18 DR /31R-PSC12O60 -S1404 (R902428110)

Pompa tłokowa osiowa o zmiennej objętości roboczej A10VS, obieg otwarty, ciśnienie nominalne 280 bar, ciśnienie maksymalne 350 bar. Seria 31. Wielkość nominalna 18 cm3. Ciśnieniowy sterownik hydrauliczny. Wał napędowy ANSI B92.1a. Kołnierz ISO 3019-1 (SAE) 2-otwory. SAE kołnierze zgodne z J518. Porty robocze metryczne. Gwint mocujący metryczny; przystosowany do montażu dodatkowej pompy.
1

ZESPÓŁ PODSTAWY
(160454)

GRUPA »


2

ZAWÓR REGULACYJNY
(208821)

GRUPA »


3

KIERUNKOWY ZAWÓR SUWAKOWY
(100796)

GRUPA »


4

BLOK STEROWANIA
(107714)

GRUPA »


5

ADAPTER
(46795)

GRUPA »


6

ŚRUBA Z ŁBEM WALCOWYM
(13888)


7

USZCZELKA
(10001)


9

ŚRUBA Z ŁBEM WALCOWYM
(10074)


12

POMPA ZĘBATA
(111526)


61

ŚRUBA Z ŁBEM WALCOWYM
(14121)


62

PODKŁADKA
(19894)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
