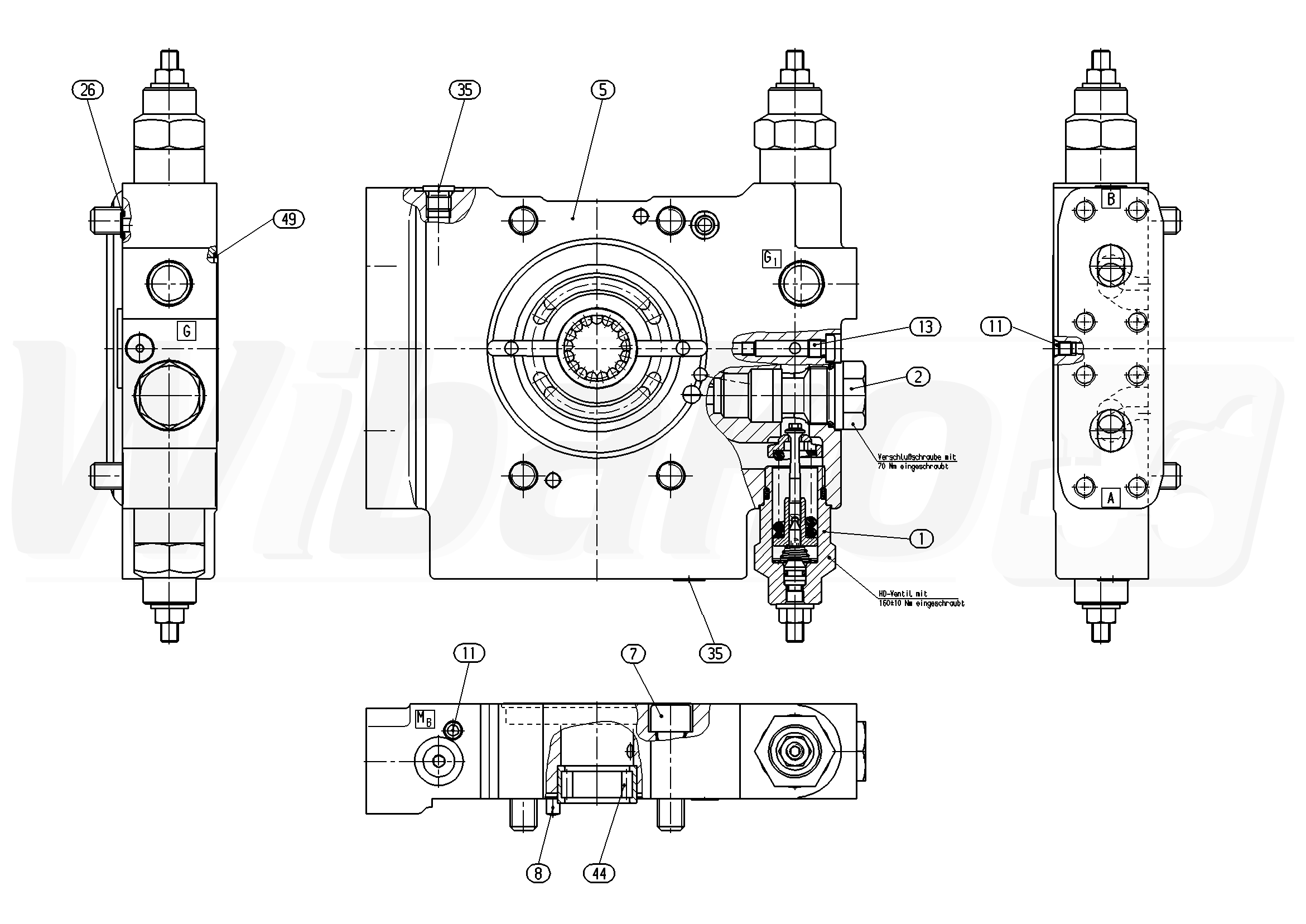

A10VG28DG/10R+A10VG28DG/10R+ZP1PF2G2-S (R902076704)
PŁYTA POŁĄCZENIOWA (138202)

PŁYTA POŁĄCZENIOWA
(138202)


1

HYDRAULICZNY ZAWÓR UPUSTOWY
(11411)

GRUPA »


2

ZESTAW (MECHANIZM) BLOKUJĄCY
(17500)


5

PŁYTA POŁĄCZENIOWA
(138203)


7

ŚRUBA Z ŁBEM WALCOWYM
(16315)


8

SZTYFT PROSTY
(11416)


11

PODWÓJNY KOREK ZRYWANY
(10871)


13

KOREK GWINTOWANY
(10330)


26

O-RING
(10227)


35

KOREK GWINTOWANY
(10190)


44

ŁOŻYSKO WAŁECZKOWE
(10185)


49

O-RING
(26147)



powrót

Powyższe schematy należą do Rexroth www.boschrexroth.com
